XCom串口調試助手3.0發布啦，XCom串口調試助手是一款非常好用的串口調試工具，它為廣大開發人員進行串口通信的調試和測試工作。該工具支持多種串口通信協議，包括RS232、RS485、RS422等，并且可以通過串口連接到設備進行數據的發送和接收。XCom串口調試助手提供了直觀的用戶界面，用戶可以通過簡單的操作實現串口的打開、關閉、配置等功能。同時，該工具還支持數據的實時監控和記錄，用戶可以方便地查看和分析串口通信的數據。除了基本的串口調試功能，XCom串口調試助手還提供了更多的高級功能，例如數據的自動發送、數據的循環發送、數據的自定義解析等。這些功能可以幫助開發人員更方便地進行串口通信的測試和調試。本版為2023最新版本，需要的可以下載體驗！

XCom串口調試助手使用方法：

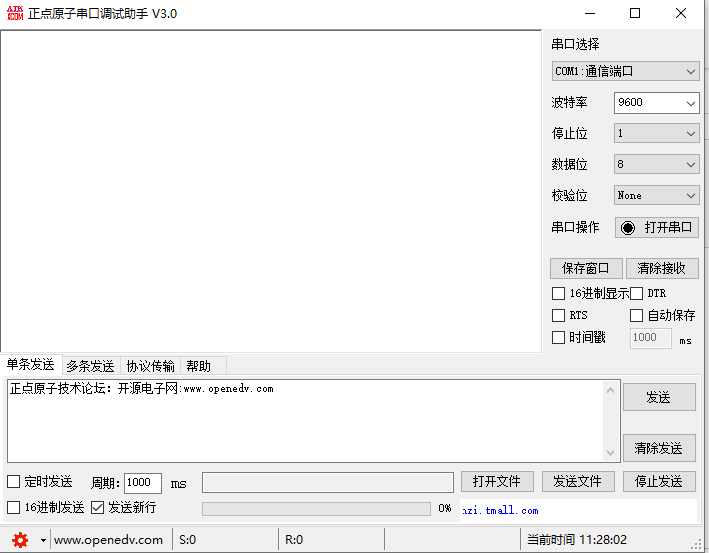

串口設置

• 軟件啟動后，會自動搜索可用的串口，可以顯示詳細的串口信息，由于兼容性原因某些電腦可能不會顯示。

• 超高波特率接收，在硬件設別支持的情況下，可自定義波特率，點“自定義”即可輸入您想要的波特率，不過需要在串口關閉的情況下，才能修改哦。默認可選波特率為1200bps-1382400bps

• 可以選擇為“1、1.5、2”三種停止位.

• 可以選擇“5、6、7、8”四種數據長度

• 可選奇，偶校驗，或無校驗

• 支持串口隨時插拔，對于某些硬件設別，由于驅動兼容性的原因可能不支持，實測CH340無問題，建議手動關閉串口

顯示設置

• 16進制顯示，勾選后將顯示16進制的字節，如果之前接收到了數據，會自動轉換，所以當接收的數據量比較大的時候，轉換會比較慢

• 顯示模式設置，默認為黑色背景，綠色字體。勾選“白底黑字”可以將背景設置為白色，字體為黑色

• 通過勾選”RTS”,”DTR”可以控制當前串口的RTS和DTR輸出

• 勾選“時間戳”選項，可以加入時間戳顯示，需要注意的是，時間戳是以換行回車斷幀，所以，當接收到的數據不含“rn”換行回車時，此選項是無效的哦。

• 可以保存接收窗口為任意格式的文件，默認為txt格式的文件

• 點擊清除接收按鈕，可以清除窗口顯示的內容，并且清除發送和接收字節計數

單條發送

• 可以在發送區，發送您發送的任意字符

• 支持16進制發送，勾選16進制發送的時候將對發送區的內容進行16進制和字符互轉，輸入16進制的時候，支持字節自動拆分，不需要每輸入一個字節就輸入一個空格。也就是說，輸不輸入空格隨你

• 勾選發送新行，將會在發送內容后加入換行回車

• 支持定時發送，可以自定義發送周期

• 支持發送任意格式的文件，可以隨時終止文件的發送，可以通過下面的進度條查看發送進度

• 點擊發送按鈕，即可發送您想發送的內容，支持快捷鍵“Ctrl+Enter”發送

• 點擊清除發送按鈕，可以清除發送區的內容，并且清除發送和接收字節計數

• 在狀態欄，可以看到發送和接收的字節數，可以讀取當前串口“CTS,DSR,DCD”的狀態，可以顯示當前的系統時間。在狀態欄的最左邊，有一個開始按鈕，可以調出系統計算器，可以恢復軟件的默認設置。也可以從這里退出軟件

• 點擊“開源電子網：www.openedv.com”可以進入到我們的論壇。

多條發送

• 多條發送，適合有多條指令需要發送的場合，比如支持AT指令的設備，藍牙，GSM,GPS,WIFI等等，配合ALIENTEK的USMART（下載地址： http://www.openedv.com/posts/list/24459.htm ）還可以很方便調試代碼

• 一共有四頁，可以通過“首頁，上一頁，下一頁，尾頁”按鈕來進行頁面的切換

• 勾選發送新行，將會在發送內容后加入換行回車

• 勾選16進制發送，可以支持16進制發送，但是需要注意的是，這里沒有進行16進制驗證，如果包含非16進制字符，將會導致發送失敗

• 勾選關聯數字鍵盤，發送條目0-9將會關聯到數字鍵0-9，在鍵盤上按下響應的按鍵即可發送。可以方便控制，比如“智能車”，“飛行器”等等其他設備。在小鍵盤這里可以看做是方向鍵哦。

• 支持自動循環發送，可自定義發送周期，需要注意的是，沒有勾選的發送條目將不會被發送

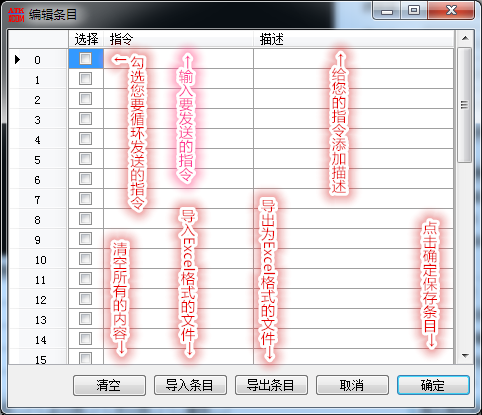

• 點擊“導入導出條目”按鈕可以很方便的編輯，導入導出條目，查看條目的備注，如下圖所示：

協議傳輸

• 此協議是從modbus(rtu)演變而來，可以稱之為modbus的變種。協議屬于半雙工傳輸的Send-Ack模式，協議自帶靈活可配置的自動重發機制，可配置重發次數，重發間隔（即幀周期），多種校驗方式，支持校驗和，異或，CRC8，CRC16校驗，CRC8和CRC16均為查表的方式，效率高,通過這些機制可以有效保證數據的傳輸質量。支持單次發送，自動發送（自定義周期），文件發送（如，IAP串口升級）三種模式

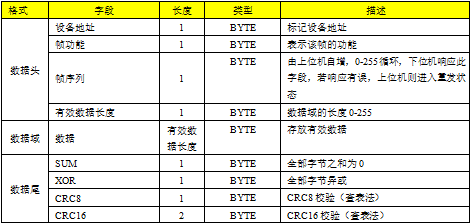

• 幀格式簡要說明

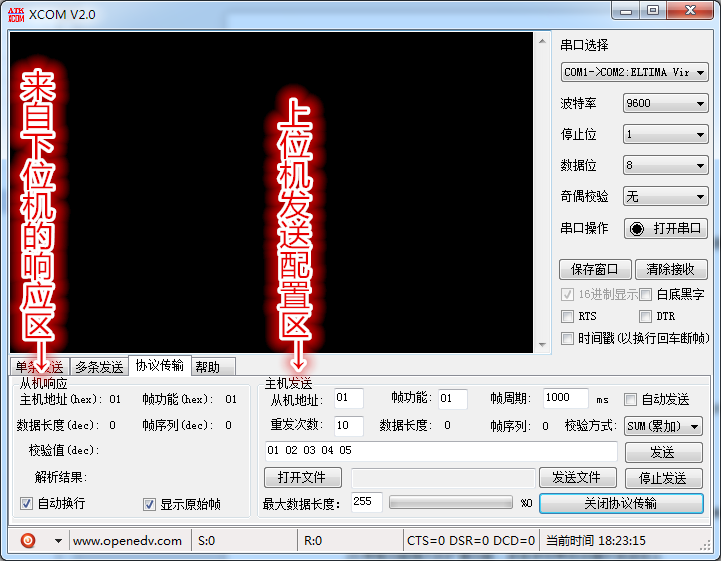

• 協議傳輸分為，上位機的發送區，和來自下位機的響應區域。如下圖所示：

• 響應區，可以勾選自動換行，顯示將換行，勾選顯示原始幀，將顯示原始幀而不只顯示有效數據部分，可以方便大家調試

• 發送區，可以配置您要發送設備的地址，幀功能，幀周期，是否自動發送，最大重發次數，選擇校驗方式，以及發送文件

• 在發送文件的時候，可以通過配置最大數據長度來改變每次發送的有效數據長度

• 單次發送，自動發送，文件傳輸，同一時刻只能使用一種功能。

• 當軟件處于重發狀態時，可以再次點擊發送處來終止發送任務

• 舉例說明

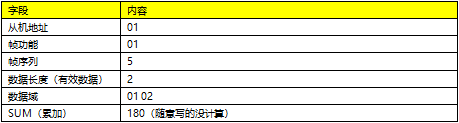

上位機發送→ .. _pic_major_T100:

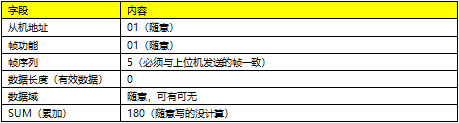

下位機響應→ .. _pic_major_T100:

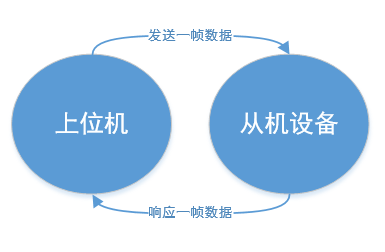

• 正常的通信流程圖

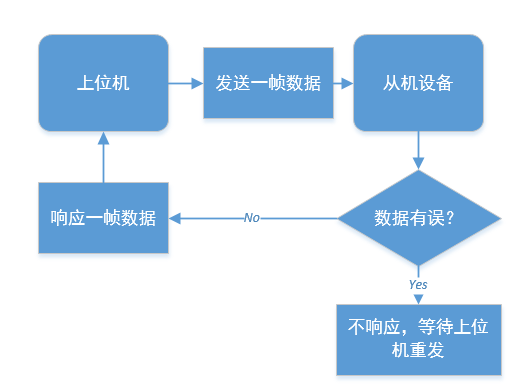

• 出現異常通的信流程圖
