ModelSim se 是業界最優秀的HDL語言仿真軟件，該軟件采用直接優化的編譯技術、Tcl/Tk技術、和單一內核仿真技術，速度快，是FPGA/ASIC設計的首選仿真軟件。




modelsim 安裝與破解

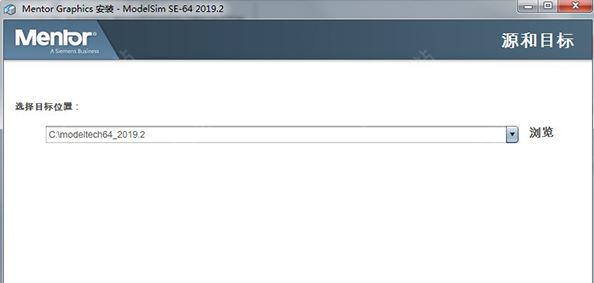

1、首先將winwin7分享的壓縮包文件下載解壓出來，雙擊打開：modelsim-win64-2019.2-se.exe 開始裝主程序；

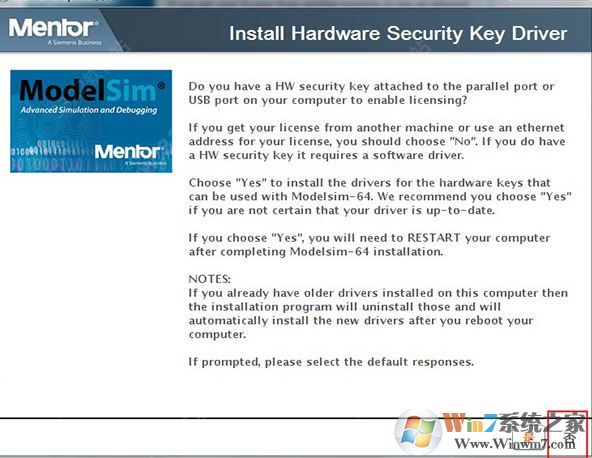

2、這一步不要安裝Key Driver，如下圖所示，選擇“否”；

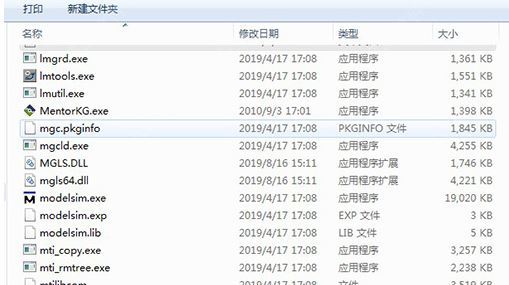

3、軟件成功安裝后，先不運行軟件，打開patch破解文件夾，將MentorKG.exe、MGLS.DLL和patch_dll.bat復制到安裝目錄下的win64文件夾中；默認路徑【C:\modeltech64_2019.2\win64】

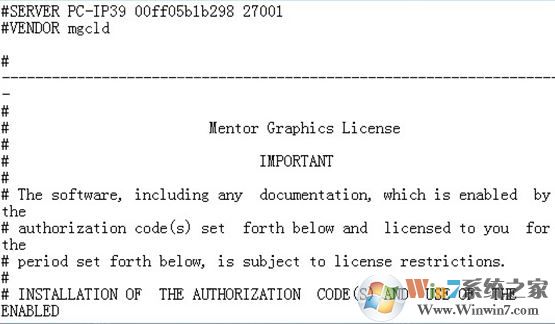

4、然后我們運行patch_dll.bat，將生成的許可證另存為LICENSE.TXT，推薦保存到軟件安裝目錄下；

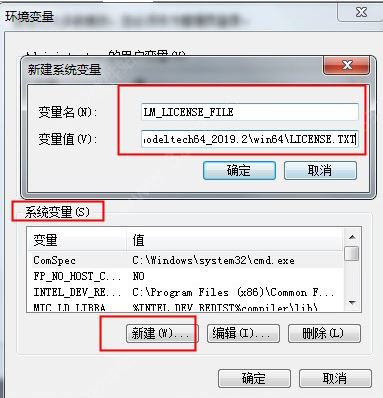

5、添加創建系統環境變量：
變量名：LM_LICENSE_FILE
變量值：LICENSE.TXT的路徑。




modelsim優勢

特點：RTL和門級優化，本地編譯結構，編譯仿真速度快，跨平臺跨版本仿真；
特點：單內核VHDL和Verilog混合仿真；
特點：源代碼模版和助手，項目管理；
特點：集成了性能分析、波形比較、代碼覆蓋、數據流ChaseX、Signal Spy、虛擬對象Virtual Object、Memory窗口、Assertion窗口、源碼窗口顯示信號值、信號條件斷點等眾多調試功能；
特點：C和Tcl/Tk接口，C調試；
特點：對SystemC的直接支持，和HDL任意混合；
特點：支持SystemVerilog的設計功能；
特點：對系統級描述語言的最全面支持，SystemVerilog，SystemC，PSL；
特點：ASIC Sign off。
特點：可以單獨或同時進行行為（behavioral）、RTL級、和門級（gate-level）的代碼。


modelsim 功能

一、高級代碼覆蓋率
ModelSim的高級編碼覆蓋功能和便捷性減少了運用這一珍貴認證資源的阻礙。
ModelSim高級編碼覆蓋功能為系統驗證提供了有使用價值的指標值。全部覆蓋信息內容都儲存在統一覆蓋數據庫查詢（UCDB）中，該數據庫查詢用以搜集和管理方法高效率數據庫查詢中的全部覆蓋信息內容。能夠 應用剖析代碼覆蓋率數據信息的覆蓋實用程序，比如合拼和檢測排行。覆蓋結果能夠 互動式查詢，仿真模擬后或數次仿真模擬運作合拼后查詢。編碼覆蓋量度能夠 按案例或設計方案企業匯報，進而提供管理方法覆蓋數據信息的協調能力。
二、混和HDL模擬仿真
ModelSim將模擬仿真特性和容積與仿真模擬好幾個控制模塊和系統軟件及其完成ASIC門級別簽核需要的編碼覆蓋和調試功能緊密結合。全方位適用Verilog，SystemVerilogforDesign，VHDL和SystemC為單語言和多語言設計方案認證環境提供了牢靠的基本。ModelSim便于應用且統一的調試和模擬仿真環境為現如今的FPGA設計方案工作人員提供了她們持續提高的高級功能及其使她們的工作中高效率的環境。
三、合理的調試環境
ModelSim調試環境為Verilog，VHDL和SystemC提供了普遍的形象化功能，使其變成ASIC和FPGA設計方案的優選。
ModelSim根據智能化設計的調試環境簡單化了發覺設計方案缺點的全過程。ModelSim調試環境合理地顯示信息設計方案數據信息，便于剖析和調試全部語言。
ModelSim容許在儲存結果的模擬仿真后及其即時模擬仿真運作期內應用很多調試和剖析功能。比如，coverage查看器應用代碼覆蓋率結果剖析和注解源碼，包含FSM情況和變換，句子，關系式，支系和轉換覆蓋率。
數據信號值能夠 在源對話框中注解并在波型查看器中查詢，根據目標以及申明中間及其瀏覽文檔中間的網頁鏈接導航欄簡單化調試導航欄。
能夠 在目錄和波型對話框中剖析市場競爭標準，增減和事件主題活動。能夠 輕輕松松界定客戶界定的枚舉值，便于迅速地掌握仿真模擬結果。以便提升調試高效率，ModelSim還具備圖型和文字數據流分析功能。
ModelSim與Mentor的旗艦級手機模擬器Questa共享資源一個相互的前端開發和操作界面。那樣，假如顧客必須高些的特性并適用高級認證功能，則能夠 輕松升級到Questa。
