圖形轉CAD（圖片轉cad神器）V2.2 綠色免費版是winwin7小編給大家帶來的一款專注于圖片文件轉CAD格式文件的轉換器，有著體積很小，界面清爽簡潔，方便用戶快速繪制建筑墻體的cad圖形的輔助軟件，支持導出為cad文件，有需要的用戶一同winwin7往下看吧！




圖形轉CAD（圖片轉cad神器）V2.2 綠色免費版 使用方法

1、打開圖片：通過菜單“文件/打開”；

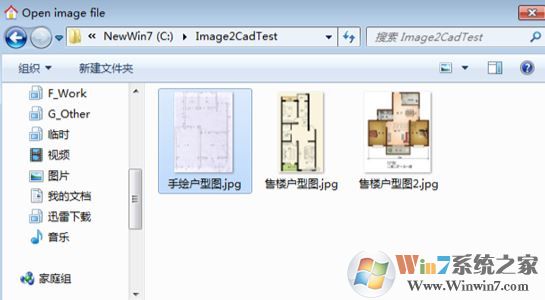

然后在“打開文件”窗口中，選擇一個圖片文件打開，如圖：



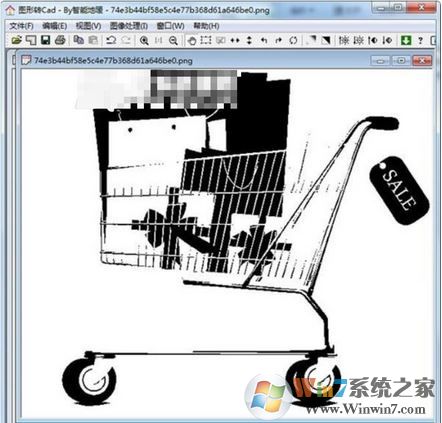

打開后，就可以看到預覽顯示圖片內容。

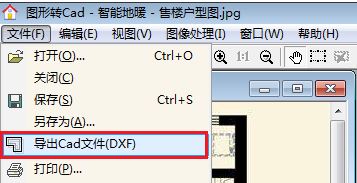

2、導出為Cad文件：通過菜單“文件/導出Cad文件(DXF)”

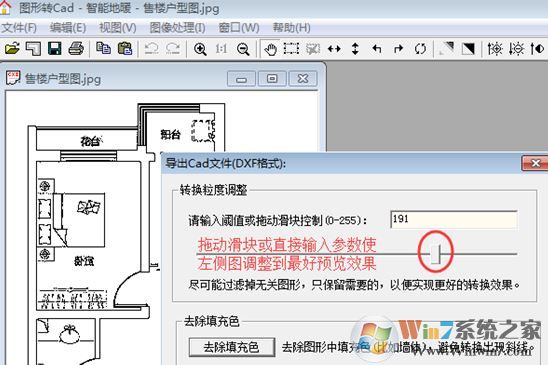

點擊后，彈出導出Cad文件預覽窗口，如圖：“轉換粒度調整”用于調整處理顏色的界限值，直接拖動紅圈中的滑塊或輸入值，看到當前預覽圖達到最好的效果即可(去掉不需要的裝飾，保留墻體等主要結構)。
“去除填充色”按鈕，用于處理一些填充的墻體或柱子，改為非填充，避免由于填充色塊導致轉換后線條傾斜問題。

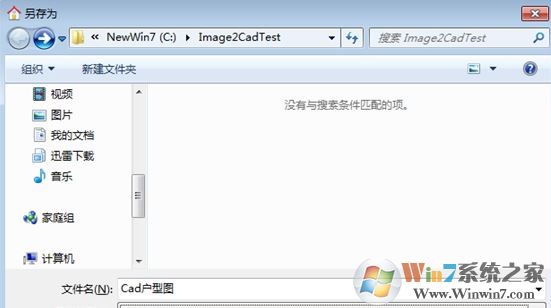

調整好預覽圖后，點擊“導出”按鈕，即可選擇一個位置保存導出的Cad文件(dxf格式)。



保存成功后，程序會提示是否直接打開已導出的Cad文件，如果已經裝有Cad軟件的話，選擇“是”，則直接打開導出的文件。
