Catia V5R20是winwin7小編給大家分享的一款法國達索公司開發的一款CAD/CAE/CAM一體化軟件，擁有先進的混合建模技術和統一的數據平臺，是一款非常好用且功能強大的專業CAD/CAE/CAM一體化軟件，為用戶提供了完備的設計能力和極為專業的、精妙的3D繪制模具，作為PLM協同解決方案的一個重要組成部分，它可以幫助制造廠商設計他們未來的產品，并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。Catia V5 R20主要支持32位操作系統，有用到的朋友不要錯過了哦。

catia v5r20 32位安裝教程

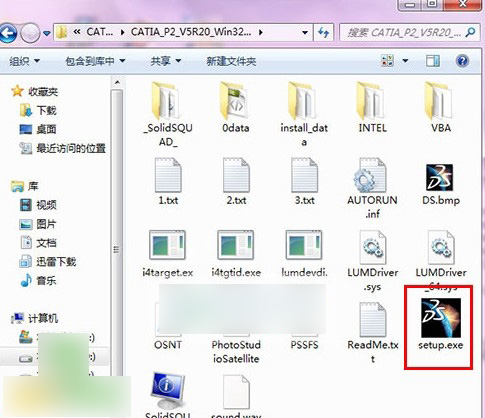

1、下載解壓縮，雙擊“setup.exe”文件開始安裝，如WinWn7分享的圖片所示：

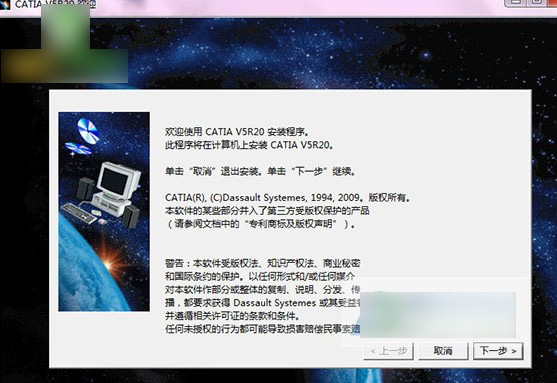

2、點擊下一步，如WinWn7分享的圖片所示：

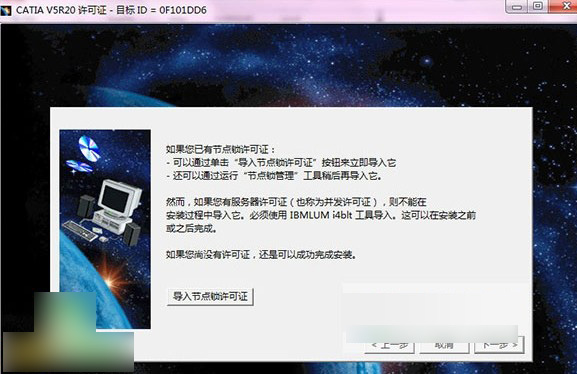

3、出現“導入節點鎖許可證”，替時不管它，點擊下一步安裝，如WinWn7分享的圖片所示：

4、安裝目錄可根據用戶的需要自行選擇安裝，在此小編按默認安裝，點擊下一步；

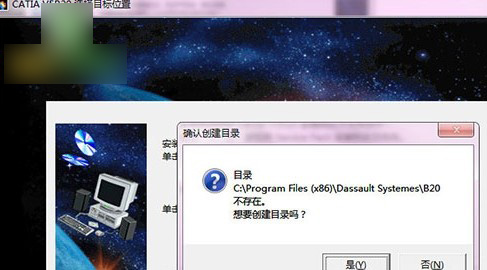

5、點擊“是”創建目錄，如WinWn7分享的圖片所示：

6、環境目錄按默認值即可，同樣創建目錄；

7、安裝類型，用戶可以根據自己的需要安裝，為了保證使用功能的完整性，建議完全安裝；

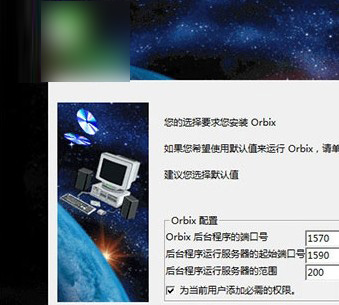

8、orbix配置一般建議按默認值即可，如WinWn7分享的圖片所示：

9、服務器超時配置，按按默認值

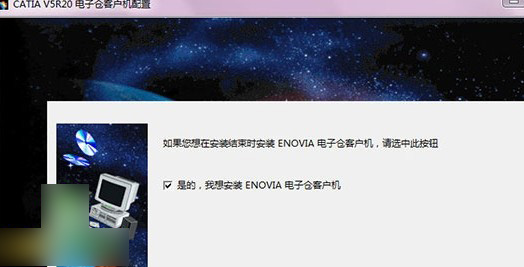

10、為保證軟件的完整性，勾選“是的，我想安裝 ENOVIA 電子倉庫客戶機”后點擊下一步，如WinWn7分享的圖片所示：

11、設置通信端口，選擇默認值，不做任何更改；

12、按默認操作，點擊下一步；

13、安裝聯機文檔設置，我們暫時不安裝聯機文檔，所以不勾選此選項；

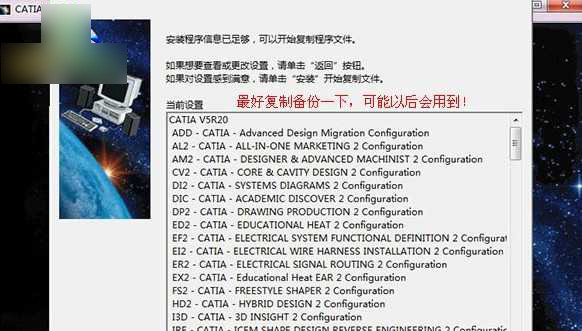

14、正式開始安裝的提示窗口，用戶可以復制出來做個備份，再點擊安裝，如WinWn7分享的圖片所示：

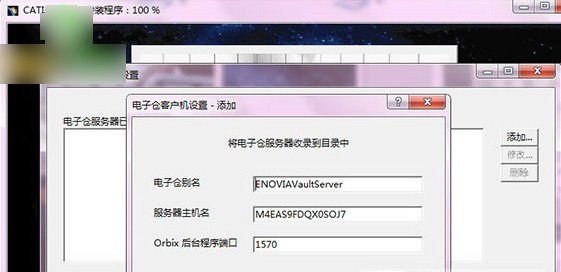

15、當CATIA安裝進度條達到100%時，自動彈出“電子倉客戶機設置”窗口，如WinWn7分享的圖片所示：

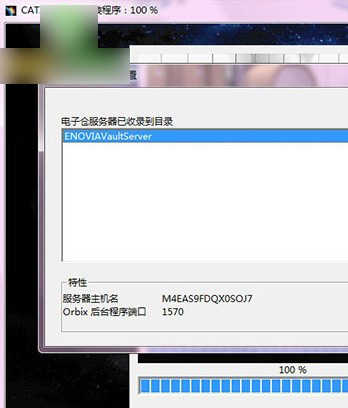

16、點擊“添加”按鈕，電子倉會自動完成設置。點擊“確定”按鈕后電子倉服務器已經設置完成，如WinWn7分享的圖片所示：

17、點擊“關閉”彈出“安裝完成”提示窗口，注意將“我希望現在啟動 CATIA V5R20”選項去掉，現在軟件已經成功安裝。

18、先不要打開軟件，先進行軟件破解，將catia v5r20破解文件“JS0GROUP.dll”復制到軟件安裝目錄下覆蓋即可；

19、軟件安裝目錄【C:\Program Files (x86)\Dassault Systemes\B20\intel_a\code\bin】；

20、設置許可證，第一次啟動需要的設置許可證，在此過程中不要著急，將許可證管理器中的選項全部勾選上。至此全部安裝過程結束。

主要特色

1.重新構造的新一代體系結構

為確保CATIA產品系列的發展，CATIA V5新的體系結構突破傳統的設計技術，采用了新一代的技術和標準，可快速地適應企業的業務發展需求，使客戶具有更大的競爭優勢。

2.支持不同應用層次的可擴充性

CATIA V5對于開發過程、功能和硬件平臺可以進行靈活的搭配組合，可為產品開發鏈中的每個專業成員配置最合理的解決方案。允許任意配置的解決方案可滿足從最小的供貨商到最大的跨國公司的需要。

3.與NT和UNIX硬件平臺的獨立性

CATIA V5是在Windows NT平臺和UNIX平臺上開發完成的，并在所有所支持的硬件平臺上具有統一的數據、功能、版本發放日期、操作環境和應用支持。CATIA V5在Windows平臺的應用可使設計師更加簡便地同辦公應用系統共享數據；而UNIX平臺上NT風格的用戶界面，可使用戶在UNIX平臺上高效地處理 復雜的工作。

4.專用知識的捕捉和重復使用

CATIA V5結合了顯式知識規則的優點，可在設計過程中交互式捕捉設計意圖，定義產品的性能和變化。隱式的經驗知識變成了顯式的專用知識，提高了設計的自動化程度，降低了設計錯誤的風險。

5.給現存客戶平穩升級

CATIA V4和V5具有兼容性，兩個系統可并行使用。對于現有的CATIA V4用戶，V5能引領他們邁向NT世界。對于新的CATIA V5客戶，可充分利用CATIA V4成熟的后續應用產品，組成一個完整的產品開發環境。

catia v5r20 32位新功能

1：造型

CATIA ICEM Shape Design 提供CATIA整合的解決方案滿足汽車A級曲面設計要求；利用新的Imagine & Shape的功能，加快、統一和優化概念設計與曲面切割工作流，Imagine & Shape（想象與造型）中強大的新特征Subdivision Net Surfaces令用戶能夠把基于曲線的方案和細分曲面泥塑建模相結合。這個特征能夠幫助提高設計品質，并更大地發揮設計師的創造力。Imagine & Shape特別適用于運輸工業和產品設計工業中的風格設計中心或設計部門，如汽車、航空航天、游艇、高科技電子、消費品、包裝等產業，以及生命科學產業中 的醫療設備設計。

2：機械

Mechanical Part Design（機械零件設計）產品和工具的增強

Functional Modeling Part （功能性建模零件）產品得到增強，它面向的是動力系統客戶的設計流程，也支持復雜零件的設計。功能性建模技術令用戶設計油底殼、變速箱或發動機托架的速度 提高了40%。Fillet（圓角）命令功能也得到增強以確保牢固性，Wall Thickness Analysis（墻壁厚度分析）工具也得到增強以確保更高的設計品質和可制造性。 所有這些增強都對優化動力系統特別有益。

3：界面

全新STEP產品用于更高級的功能

CATIA Extended STEP Interface （CATIA擴展的STEP界面）具備完全驗證特性和嵌入式裝配，能夠促進長期歸檔。由于具備嵌入式裝配支持，采用STEP管理超大型裝配結構成為可能。這個特征對于航空和汽車工業特別有意義。

4：加工

縮短編程和加工時間

兩 個新特征 - 材料去除仿真和高級精加工 - 能夠縮短編程和加工時間。這樣，企業不僅節約了時間也節約了資金。材料去除仿真特征通過幫助用戶使用彩色編碼更好地理解IPM（在制品毛坯模型）縮短編程 時間。 而高級精加工特征則通過提供一個只需操作一次的精加工路線并把縱向和橫向區域都納入戰略考量的辦法縮短加工時間。這些特征增強了所有產業的加工工藝流程。

5：分析

用來創建高品質網格的基于新規則的網格劃分

一 個新的產品，SIMULIA Rule Based Meshing（基于SIMULIA規則的網格劃分）能夠實現高品質曲面網格劃分創建流程自動化，適用于所有使用CATIA網格劃分工具的工作流。

新產品 向用戶提供一種方法，能夠全面地詳細說明實體需要進行的網格劃分處理，例如孔、圓角和帶孔的珠。

它還向用戶提供詳細說明可接受的元素品質標準，如最小的刀 口長、長寬比和斜度。

一旦網格劃分規則完整套件被詳細制定出來，就不再另外需要用戶介入，因為實際的網格生成是完全自動的產品。

特色

1、縮短程序編寫和加工時間
2個新特征：原材料除去模擬仿真和高級精加工，可以縮短程序編寫和加工時間，那樣，公司不但節省了時間也節約了資產。原材料除去模擬仿真特征根據協助用戶五顏六色編號能夠更好地了解IPM（在制品毛胚實體模型）縮短程序編寫時間，而高端精加工特征也可通過提供一個僅需實際操作一次的精加工線路然后把橫向和縱向地區都列入發展戰略考慮的方法縮短加工時間。這種特征提升了全部產業加工生產流程。
2、用于建立高質量網格圖的根據新規的網格劃分
提升了一個新的商品，SIMULIARuleBasedMeshing（根據SIMULIA規則的網格劃分）可以實現高質量斜面網格劃分建立流程自動化，適合所有應用CATIA網格劃分工具的使用工作流引擎。新品向客戶提供一種方法，可以系統地詳細描述實體線必須所進行的網格劃分解決，比如孔、圓弧和帶孔珠。
3、CATIAICEMShapeDesign提高
CATIAICEMShapeDesign帶來了CATIA融合解決方案達到汽車A級曲面設計規定，運用一個新的Imagine&Shape的作用，加速、統一和改進設計概念與斜面激光切割工作流引擎，Imagine&Shape（想像與造型設計）中強悍的新特征SubdivisionNetSurfaces令客戶能夠將根據曲線的方案和細分化斜面泥塑制作模型緊密結合。這一特征可以幫助提升設計方案質量，并更地面充分發揮設計師想像力。Imagine&Shape尤其適用運送工業與設計產品工業中的設計風格核心或技術部，如車輛、航天航空、游船、新科技電子器件、日用品、外包裝等產業，及其生命科學產業中的醫療機械設備設計。
4、MechanicalPartDesign（機械零件設計方案）產品與工具的使用提高
FunctionalModelingPart（多功能性模型零件）商品獲得提高，它面對是指動力裝置客戶產品開發流程，還支持繁雜零件的設計方案。多功能性建模技術令用戶設計油底、變速器或汽車發動機固定支架速度提升了40%。Fillet（圓弧）指令作用也得到了提高以保證堅固性，WallThicknessAnalysis（墻面薄厚剖析）專用工具也得到了提高以保證更高設計方案質量和可生產制造性。這所有的一切提高都是對的提升動力裝置尤其有利。
5、全新升級STEP商品用以更好功能的
CATIAExtendedSTEPInterface（CATIA拓展的STEP頁面）具有徹底認證特征和內嵌式安裝，可以促進長期性存檔，因為具有內嵌式安裝適用，選用STEP管理方法特大型安裝構造得以實現。這一特征針對航空公司和汽車產業尤其更有意義。
