3D3S鋼結構設計軟件是由上海同濟大學推出的非常好用且功能強大的鋼結構設計分析軟件，該軟件完全擁有自主知識產權，可以有效地應用于各類工程的鋼結構設計和優化領域，該軟件在鋼結構和空間結構設計領域具有獨創性，填補了國內該類結構工具軟件的一個空白，國內結構設計一線都能看到3D3S軟件的身影。3D3S12.1是12.0的升級版本，擁有豐富的多高層建筑結構、網架與網殼結構、建筑索膜結構等設計系統，并且支持各種工程參數的計算！

簡介

3D3S鋼與空間結構設計系統包括輕型門式剛架、多高層建筑結構、網架與網殼結構、鋼管桁架結構、建筑索膜結構、塔架結構及幕墻結構的設計與繪圖，均可直接生成Word文檔計算書和AutoCAD設計及施工圖。
3D3S鋼結構實體建造及繪圖系統主要是針對輕型門式剛架和多高層建筑結構，可讀取3D3S設計系統的三維設計模型、讀取SAP2000的三維計算模型或直接定義柱網輸入三維模型，提供梁柱的各類節點形式供用戶選用，自動完成節點計算或驗算，進行節點和桿件類型分類和編號，可編輯節點，增/減/改加勁板，修改螺栓布置和大小、修改焊縫尺寸，并重新進行驗算，直接生成節點設計計算書，根據三維實體模型直接生成結構初步設計圖、設計施工圖、加工詳圖
3D3S鋼與空間結構非線性計算與分析系統分為普通版和高級版，普通版主要適用于任意由梁、桿、索組成的桿系結構；可進行結構非線性荷載——位移關系及極限承載力的計算、預張力結構的初始狀態找形分析與工作狀態計算，包括索桿體系、索梁體系、索網體系和混合體系的找形和計算、桿結構屈曲特性的計算、結構動力特性的計算和動力時程的計算；高級版囊括了普通版的所有功能，此外還可進行結構體系施工全過程的計算、分析與顯示。可任意定義施工步及其對應的桿件、節點、荷載和邊界，完成全過程的非線性計算，可考慮施工過程中因變形產生的節點坐標更新、主動索張拉和支座脫空等施工中的實際情況。
3D3S輔助結構設計及繪圖系統可對獨立基礎、條形基礎、鋼結構梁、鋼結構柱、鋼結構支撐、壓型鋼板組合樓蓋、組合梁及中小工作制吊車梁進行設計和驗算，并可直接生成計算書及AutoCAD設計和施工圖，對于直跑和旋轉鋼樓梯，根據輸入參數直接生成AutoCAD施工圖。

3D3S12.1特點

一、3D3S鋼與空間結構設計系統

1.輕型門式剛架

進行任意跨布置的輕型門式剛架系統的設計與繪圖。可考慮吊車、夾層、活載不利布置等。

2.多高層建筑結構

進行多層鋼結構框架的設計與繪圖。按振型分解反應譜法計算地震作用效應。直接生成Word文檔計算書和AutoCAD設計和施工圖（不含加工詳圖）。套用GB50017-2003《鋼結構設計規范》。

進行多高層建筑結構的設計與繪圖。可計入鋼、鋼管混凝土、型鋼混凝土、鋼筋混凝土等構件及樓板和剪力墻。

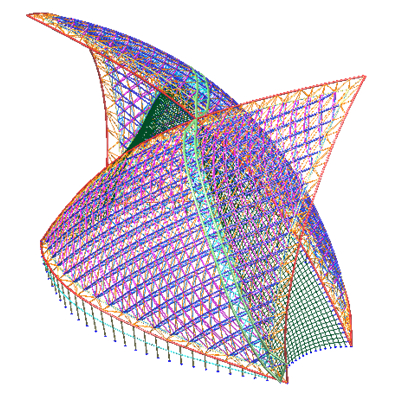

3.網架與網殼結構

進行網架和網殼結構的設計與繪圖。完成桿件、螺栓球和焊接球節點設計。直接生成Word文檔計算書和AutoCAD設計和施工圖。套用GB50017-2003《鋼結構設計規范》和JGJ7-91《網架結構設計與施工規程》、JGJ61-2003《網殼結構技術規程》。

4.鋼管桁架結構

進行鋼管桁架結構的設計與繪圖。完成桿件和直接匯交節點的設計。直接生成Word文檔計算書和AutoCAD設計和施工圖（包括桿件端口放樣圖）。套用GB50017-2003《鋼結構設計規范》。

5.建筑索膜結構

進行索膜結構的找形、計算和裁剪設計。直接生成Word文檔計算書和AutoCAD設計和施工圖（包括膜裁剪片的詳圖和排版圖）。套用DGJ膜結構技術規程和CECS索膜結構技術規程。

6.塔架結構

進行由角鋼或鋼管構件組成的自立塔架和拉線塔架的設計。可自動生成風荷載。直接生成Word文檔計算書和AutoCAD設計和施工圖。套用GB50135-2006《高聳結構設計規范》、 GB50017-2003《鋼結構設計規范》。

7.玻璃幕墻結構

進行框式幕墻、全玻幕墻和點支式幕墻的設計和驗算。直接生成Word文檔計算書。套用JGJ幕墻結構技術規程和CECS點支式幕墻技術規程。
二、3D3S鋼構造實體修建及制圖系統
1.輕形門式剛架
可載入3D3S設計系統的三維設計模型、載入SAP2000的三維計算模型或直接界定柱網鍵入三維模型
可在門式剛架模型前提下提升隔層橫梁
給予主剛架邊跨、中跨、擺動柱、隔層梁柱等各種節點方式供客戶采用
自動完成主剛架節點測算或驗算，開展節點和構件種類歸類和序號
自動完成檁條節點（檁托和隅撐）、拉條節點等的設定
可編輯節點，增/減/改加勁板，改動螺栓布局和尺寸、改動焊接規格，并再次開展驗算
立即生成節點設計計算書
依據三維數字模型立即生成構造基本設計圖、設計施工圖、加工詳圖
2.多高層建筑結構
可載入3D3S設計系統的三維設計模型、載入SAP2000的三維計算模型或直接界定柱網鍵入三維模型
給予梁梁、梁柱、柱柱聯接節點方式供客戶采用
自動完成架構節點測算或驗算，開展節點和構件種類歸類和序號
可編輯節點，增/減/改加勁板，改動螺栓布局和尺寸、改動焊接規格，并再次開展驗算
自動完成剪力墻鋼筋布局
立即生成節點設計計算書
依據三維數字模型立即生成構造基本設計圖、設計施工圖、加工詳圖
三、3D3S鋼與空間布局非線性測算與分析系統
適用隨意由梁、桿、索構成的桿系結構；
開展構造非線性載荷―,偏移關聯及極限承載力的測算
開展預張力構造的初始狀態找形剖析與運行狀態測算，包含索桿體系、索梁體系、索網體系和混和體系的找形和測算
開展桿構造曲屈特點的測算；
開展構造動力特點的測算驅動力時程的測算
四、3D3S協助構造設計及制圖系統
1.獨立基礎
設計和驗算，立即生成計算書及AutoCAD設計和施工圖，套用GB50007-2002《建筑地基基礎設計規范》
2.條形基礎
設計和驗算，立即生成計算書及AutoCAD設計和施工圖，套用GB50007-2002《建筑地基基礎設計規范》
3.鋼結構梁
工字型、箱形、T型梁的驗算，立即生成AutoCAD設計和施工圖，套用GB50017-2003《鋼結構設計規范》
4.鋼結構柱
工字型、箱形、T型柱的驗算，套用GB50017-2003《鋼結構設計規范》
5.鋼結構支撐
構件驗算，套用GB50017-2003《鋼結構設計規范》
6.壓型板組成樓蓋
設計和驗算，立即生成計算書及AutoCAD設計和施工圖，套用JGJ99-98《高層民用建筑鋼結構技術規程》
7.組合梁
設計和驗算，立即生成計算書，套用JGJ99-98《高層民用建筑鋼結構技術規程》、GB50017-2003《鋼結構設計規范》
8.鋼吊車梁
中小工作制吊車梁的設計和驗算，立即生成計算書及AutoCAD設計和施工圖，套用有關圖集。
9.鋼樓梯
直跑和旋轉鋼樓梯，依據輸入參數立即生成AutoCAD施工圖。套用中國建筑標準設計研究院出版的鋼梯

以上便是WinWin7給大家分享介紹的3D3S鋼結構設計軟件。
