FreeCAD 2019是一款基于OpenCASCADE的開源CAD/CAE工具，F(xiàn)reeCAD可以通過安裝包管理器來安裝。它擁有100％開源和高度模塊化，并支持與QT建立接口，支持win、mac等操作系統。FreeCAD支持通用的基于特征的參數化三維建模的CAD，MCAD，CAX，CAFreeCAD 2019E和PLM的直接目的是在機械工程和產品設計，還能兼容Open Inventor的模型硬幣3D庫，100％開源和高度模塊化，允許非常先進的擴展和定制。winwin7給大家分享的FreeCAD 2019為綠色漢化版，歡迎有需要的朋友前來獲取！

FreeCAD 2019安裝方法

1、將winwin7分享的壓縮包下載后解壓運行應用程序

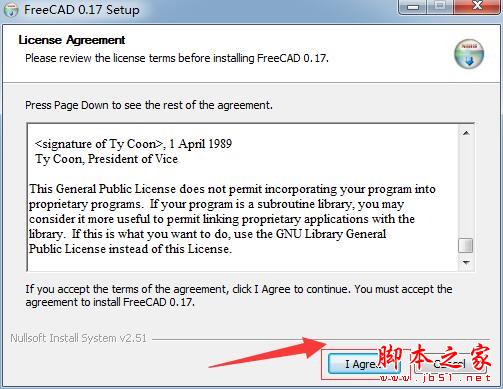

2、進入軟件安裝界面，點擊“I agree”

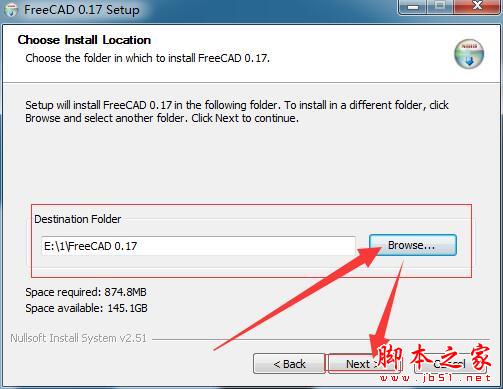

3、更改軟件安裝目錄，點擊“next”

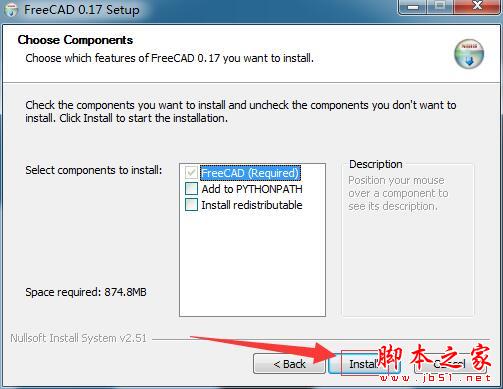

4、選擇安裝組件，點擊“install”

5、安裝完成后即可使用

使用方法

1.FreeCAD 制作卡環教程

創建新文件，選擇 Part Design workbench 零件工作臺。試著畫一條直線，然后是有工具欄中的垂直約束，使之垂直，垂直的線旁邊會有一條紅色的小豎線，表示垂直約束。選中直線下邊的端點，點擊工具欄的小鎖子“對所選物體創建鎖定約束”。

你可以看到連個從該點到點(0,0)的兩個標注。把它們設為0，我們把這條線作為中心線。

創建圓弧：先隨意確定圓弧的圓心，然后是圓弧的兩個端點。點擊工具欄“固定圓或圓弧的半徑”，約束半徑，雙擊，改為11.5。選擇兩個端點和中心線，點擊工具欄“><”“對稱約束”。選擇圓心，點擊“I”設置圓心x坐標為0。設置圓弧端點到中心線距離約束為1.2。

創建內部的圓弧：做法同上，半徑約束為9，兩個端點的對稱約束，圓心高度約束為1.3，端點到中心線的距離約束為0.5。

創建多段線，連接圓弧：點擊工具欄多段線，用3段線段連接，右擊結束多段線。設置長度約束如圖。注意左右需要端點對應的對稱約束。

創建坐標約束為(-9.2,2.8)，半徑為1的圓，另外一個圓的圓心使用對稱約束；選擇兩個圓，設置“=”“相等約束”，

為了能夠做“凸臺”操作，注意必須切換中心線構造模式：選擇中心線，點擊工具欄“切換當前選擇線構造模式”。

點擊工具欄“關閉草圖編輯”，或直接按鍵盤“Esc”鍵。選中結構樹瀏覽器中的草圖，就是默認名為“Sketch”的那個，點擊工具欄“基于選定草圖創建凸臺”，在左邊“任務”欄中設定好參數，厚度為1，確定，OK。

2.FreeCAD 制作活塞銷

打開 FreeCAD，點擊菜單中的“視圖／工作臺／Part Desigh”選擇 Part Design 零件設計工作臺。

點擊工具欄“Create new Sketch” （就是畫著一個圓形和長方形的那個），確定按鈕。你可以看到 OX 軸和 OY 軸，紅色的工具按鈕都是已經激活的。點擊長方形按鈕，然后開始畫一個長方形。現在開不需要考慮尺寸。

畫好長方形后設定它的寬度。點擊選中長方形的寬，點擊工具欄的設置寬度（就是“H”字型的那個），標出了長方形寬的尺寸，雙擊尺寸，設置為60。尺寸單位默認設置在菜單“編輯／選項／零件設計”中。你可以按 del 鍵刪除尺寸標注。左下角的“任務”視圖顯示了使用了的所有約束。

設置長方體高度。方式是分別設置上下兩邊到 OX 軸的距離。單擊選擇下邊的一個www.b2891.cn頂點，點擊工具欄的“I”，標注了該點到 OX 軸的距離。

同樣標注上邊的一個頂點到 OX 軸的距離。雙擊標注，把兩個距離設置為 6 和 11。

現在你可以旋轉它了。先退出草圖模式，點擊工具欄的“關閉草圖編輯”。現在可以旋轉輪廓了，點擊“旋轉選定的草圖”。注意：必須要在目錄樹中選中草圖。

奧，我們遇到一個問題。草圖是圍繞Y軸旋轉的（坐標系顯示在右下角），但它應該圍繞X-軸旋轉。選擇“工程視圖”的旋轉，并在“數據”選項卡“中設定旋轉軸:Horizontal 水平方向，點確定。

現在你有活塞銷了。如果您需要倒角邊緣，選擇工具欄中的“給選中的邊緣倒角”（之前必須在目錄樹中選擇旋轉revolution），然后單擊要倒角的邊，在左邊“任務”欄中設定好參數后，點擊確定或者直接回車。

FreeCAD特色

FreeCAD的作用特點相近Catia、SolidWorks或SolidEdge，F(xiàn)reeCAD能幫你創建3D零件，你可以聯接或拼裝這種零件來造成一個構造或設備，稱作機械設備安裝。通過更改零件的外觀設計、尺寸，及相互連接的方式，你也可以在FreeCAD的虛似三維自然環境中模以檢測此你的構造系統軟件而不用應用數字模型。
FreeCAD可以將圖型導出來為AutoCAD、3DView等格式，是AutoCAD、SolidWorks等軟件開發平臺的完全免費開源代替品。假如你厭倦了四處去找AutoCAD破解版下載、精簡版或是想應用原版的CAD手機軟件來學習培訓或用以自身的新項目，那麼完全免費開源的FreeCAD是一個非常好的挑選。
FreeCAD的作用目地是成為了一個3DCAD建模軟件。她的開發設計徹底遵循OpenSource(GPL&LGPLLicense)協議書。FreeCAD的目標直指機械自動化、設計產品，自然也合適工程項目領域內的別的眾多客戶，例如工程建筑或是別的獨特工程項目領域。
FreeCAD的作用特點相近Catia,SolidWorks或SolidEdge,因而也能應用關鍵字MCAD,PLM,CAx及其CAE.她是一個功能性的參數化設計專用工具，是一個模塊化設計的CAD關鍵自然環境，你能在沒有改動關鍵流程的基本上為其開發設計軟件、程序模塊。
和別的3DCAD建模軟件一樣，她也將有著一個2D部件來將3D實體模型的精確設計方案信息內容轉換為2D的設備工程圖紙，二維靜態數據工程圖紙(例如:AutoCADLT)并不精確、動態性或是有零件關聯等定義（譯員:只是是一些線框罷了)(例如:Maya,3dsMax或Cinema4D),因而，歸功于FreeCAD可以被普遍地改變（加上程序模塊）,她將比現階段更為有效。
FreeCAD此外一個特別注意關心的是深層運用全部強悍的已經有開源庫，例如電子信息科學.在其中包括OpenCascade,強勁的CAD核心,Coin3D(是OpenInventor的演變版本號),Qt,知名的UI庫,Python,是當前較好的開發語言。當然FreeCAD本身還可以被別的新項目做為庫來應用。
FreeCAD是一個真真正正的多服務平臺程序流程,現階段可在Windows、Linux/Unix及其MacOSX系統軟件上極致運作，并在全部服務平臺上有著一樣的外形和作用。
