工業與民用供配電設計手冊第四版是是最新的供配電手冊，是電氣工程師必備的手冊，也是很多相關用戶學習手冊，本站給大家提供的是最新版本下載，可以搭配CAD使用，有需要的朋友不要錯過。



工業與民用配電設計手冊第四版為注冊電氣工程師(供配電)執業資格考試的指定參考書；電氣施工安裝和運行維護人員的常用資料。該書編制了35kV及以下工業與民用配電設計的基本原則、規范要求、計算公式、常用數據及大量圖表。在第二版基礎上，依據國際、國內最新標準、規范，跟蹤當前電氣技術及電工產品的發展，總結多年的實用經驗，在堅持原手冊風格基礎上，作了大幅更新和擴充。著力于設計方便、實用，新增了配套的計算軟件，隨書奉送。



工業與民用配電設計手冊內容簡介

本手冊是工業和民間項目配電設計所必需的工具書，注冊電氣工程師(配電)執業資格考試的指定參考書電氣工程安裝和運行維護人員的常用資料。
本手冊由國內9家著名設計院共同制作，1983年初版，原名《工廠配電設計手冊》1994年擴展為第二版，改名為《工業和民間配電設計手冊》的本書是新世紀初的新版本第三版。
經過二十多年，本手冊受到全國許多電氣工程設計、施工設置、運行維護以及大學相關專業教師和學生的贊揚，成為電氣設計師必備的工具書之一，榮幸被注冊電氣工程師(供配電)的執行資格考試指定參考書所吸引
第二版發行十多年來，中國經濟發展和技術進步備受矚目，國際、國內電氣設計規范和電氣產品標準也修訂，電氣設備和材料日新月異，配電系統設計技術發展迅速。因此，需要修改本手冊。經過三年多的不懈努力，我們克服了很多困難，發表了本手冊的第二版。
第三版跟蹤了當前電氣技術和電氣產品的發展，總結了多年的實用經驗，大幅度擴展、更新、充實了書籍內容
添加高壓開關柜、UPS和EPS的選擇高壓系統接地方式的設計要點，以及接地變壓器、接地電阻、消弧線圈的選擇變電站的微機保護和綜合自動化的醫療用x射線機配電等。
更新了高低壓電氣設備的型譜和技術數據、繼電保護和二次電路的新插圖的新國標制作了電纜電線的負荷流量及其校正系數，新型電纜品種增加的常用規范標準索引、氣象參數等資料也更新了。
強調電氣安全:擴展和修訂爆炸危險環境電氣設備選擇的電磁脈沖、電磁屏蔽、電氣火災防止、阻燃和耐火電纜選擇的特殊場所更新了電擊防護要求。
注重節能:介紹電氣設備能效標準的TOC法優選變壓器、電纜截面優化的新概念，充實了電纜經濟電流的內容。
方便應用，新制作一套計算軟件，隨書發行。第三版繼承和發揚了本手冊的優良傳統，努力理論與實用性相結合，工業與民間并存，普及與深入兼顧。對于所有課題，首先介紹技術概念，編制規范、標準要求，提供可靠的設計和計算方法，提供實用的資料和數據，為普通用戶制作了大量的檢查圖表。這種做法的困難是不言而喻的，但我們不改變初衷，充分考慮，舉起九家設計院、近30名編輯的力量，向很多電氣同事獻出這本嚴格、實用、方便的工具書。

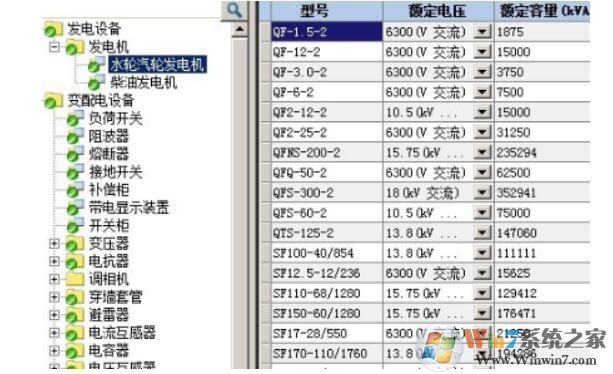

工業與民用配電設計手冊第四版配套計算軟件安裝方法

1、首先必須保證計算機中已安裝相應的AUTOCAD版本，AUTOCAD 2010 64位或32位版本。

2、安裝軟件

將軟件安裝光盤放入光驅，針對您的計算機已經安裝的AutoCAD版本，在光盤的根目錄選擇相應的軟件安裝程序目錄【配電手冊計算軟件(第四版) 64位】，運行其中的SETUP.EXE（部分版本需要將安裝包拷貝到本地硬盤中再運行SETUP.EXE）。

此時軟件進入安裝界面，依據安裝界面提示進行操作。軟件的安裝目錄名及路徑可任意指定。軟件采用Mysql數據庫，軟件安裝完成后會自動安裝Mysql數據庫。



常見問題

1、打開一張以前的圖紙或別人傳過來的圖紙，發現圖紙中的漢字全部變成亂碼

問題原因：由于以前12或13版是在西文狀態下實現的漢化，所以用這些漢化程序寫出來的漢字其代碼不是標準國標碼，而R14以上版本是用中文WINDOWS的標準代碼，所以漢字會變成亂碼。

解決辦法：使用autodesk公司提供的碼表轉換工具（在軟件的程序組里可以找到），將文件轉換成標準代碼。

2、放置的設備圖塊被一些圓圈或方塊包圍著，無法看清圖塊的樣子

問題原因：在AUTOCAD中對點的顯示有許多定義，可能您的軟件中設定點的顯示比較大，所以會出現以上情況。

解決辦法：在菜單中選擇“設定（FORMAT）”，然后選擇“點（POINT STYLE）”，將點的顯示方式設為第一項，然后將點的大小設為5%。

3、定義高、低壓柜表格樣式時，表格設定為在回路下方，但表頭文件總是以母線上方為基準對齊。

問題原因：表格定義中設定為繪制柜間分隔線，表頭自動按柜間分隔的樣式對齊。

解決辦法：將【繪柜間分隔線】選項去掉。

4、進入軟件后，漢字、表格等工具條沒有自動加載，或炸碎命令無法使用。

問題原因：某些軟件將自己的一些文件拷貝到了AUTOCAD目錄下。

解決辦法：在AUTOCAD的安裝目錄下搜索ACAD.LSP文件，將其刪除即可。
