天正電子2018是一款專業的電子設計工具，專門為電氣設計類從事者提供，支持按間距批量自動布置、用戶自定義圖層上的天正電氣設備進行設計等強大功能，此外還有負荷計算、設備自動連線、照度計算等特色功能，給用戶一個不一樣的體驗！

天正電氣2018軟件功能

-繪制吊架

增加按間距批量自動布置功能

-圖庫管理

增加應急燈具分類，并增加相應圖層

-布置按鈕

支持外部參照的天正給排水和天正電氣消火栓

-負荷計算

更新變壓器型號：s11-m、scb11、sh15、scbh15

-平面統計

支持對用戶自定義圖層上的天正電氣設備進行統計

-工具條

優化工具條上命令的排序方式，可通過鼠標拖動調整

-過濾選擇

支持過濾某類圖例后統一進行設備替換、設備縮放操作

-平面布線

解決軟件使用2~3小時后，導線經過設備時不能自動斷開問題

-負荷計算

修正手工輸入回路信息，但是沒有輸入回路編號的情況下，計算結果有誤

-設備連線

實現將同名設備使用對應導線自動相連；將由配電箱引出的干線與設備相連

-設備定義

優化界面，根據強電、弱電、消防、其他四大類分類，更加快捷明了的找到需定義的設備

-橋架設置

增加橋架系統自定義設置功能，可自定義繪制橋架時系統下拉中的選項，且可將數據導出備份

-溫感煙感

修正當ucs坐標與wcs坐標相隔特別遠的情況，使用命令時點選起點會自動吸附到wcs坐標原點處

-照度計算

光源參數處增加t8直管、t5直管等led燈；提取房間尺寸時支持選取天正建筑房間；可自定義出計算表時的內容選項

-配電引出

可引出干線，并配合設備連線功能將干線與設備相連，在平面統計時，可統計出從配電箱引出后連接到設備上這段距離的長度及導線信息，并能進行標注

-多行照度

增加工程名稱設置；提取房間尺寸時支持選取天正建筑房間；可自定義出計算表時的內容選項；選中某一行數據后，對話框下方可以直觀的看到當前房間的照度計算值是否符合規范要求；增加數據導入導出功能

天正電氣2018使用教程

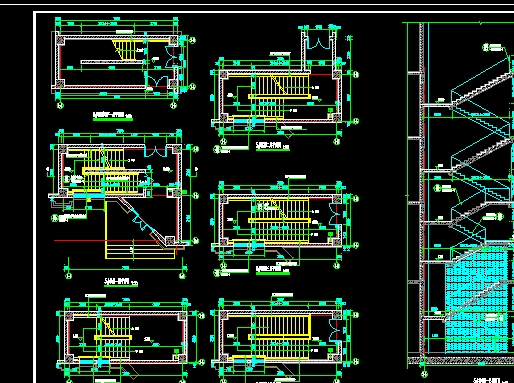

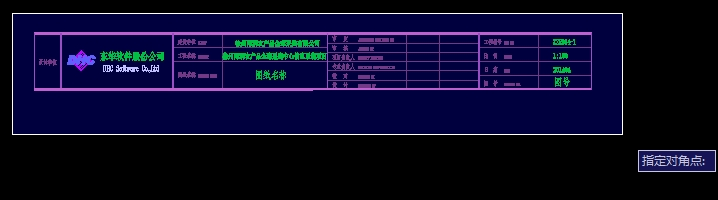

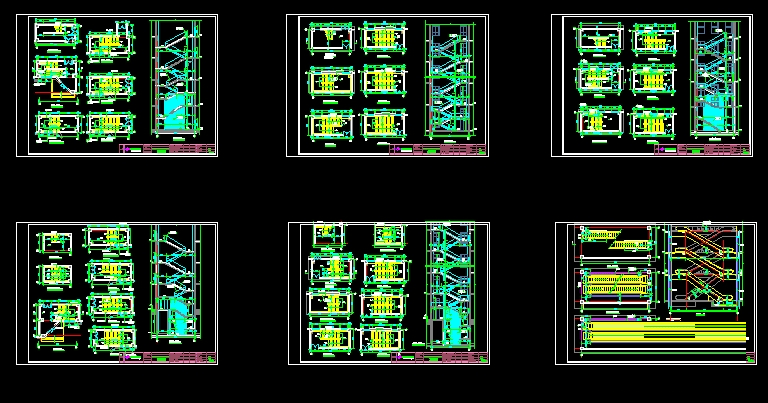

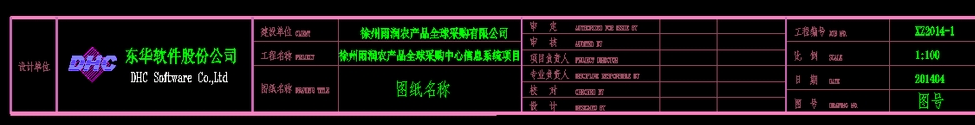

1.制作自己的標題欄，標題欄的大小是1：1的，即實際圖紙的大小，把圖紙名稱和圖號用cad屬性的方式插入到你的標題欄中（圖紙名、圖號的文字樣式、字高自己看著定就行，不影響使用）；

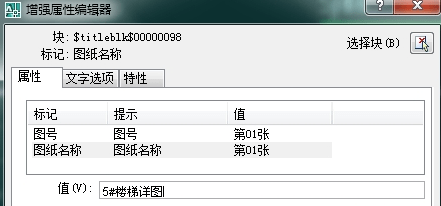

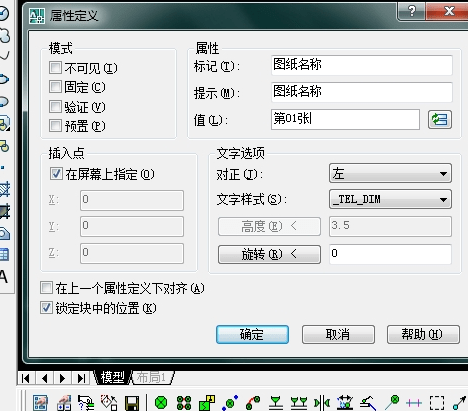

輸入快捷方式“att”，打開屬性定義，在屬性欄修改標記：圖紙名稱，提示：圖紙名稱，值：第01張，將“圖紙名稱”插在修改圖紙名稱處。圖號也通過相同方法完成。

2.將做好的標題欄制作成天正的標題欄圖塊，以備插入圖框時選用；

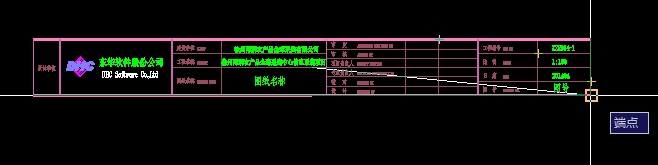

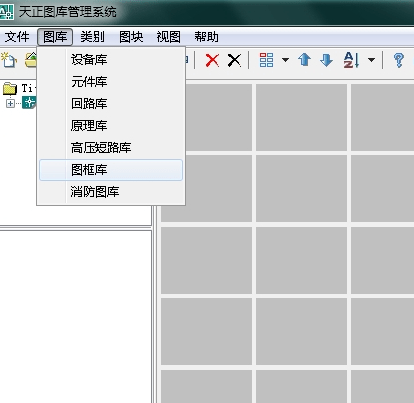

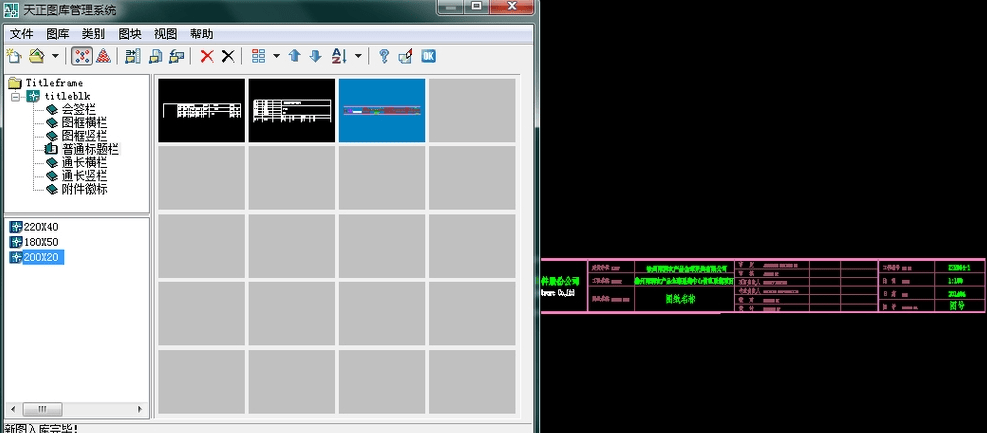

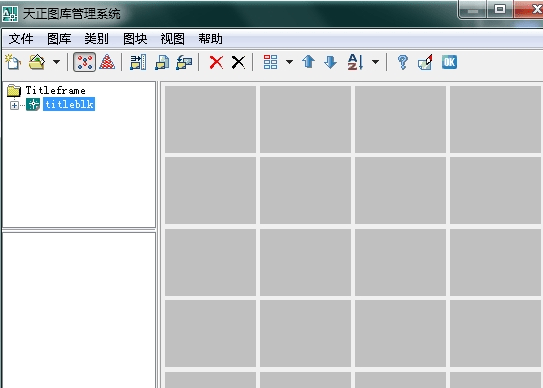

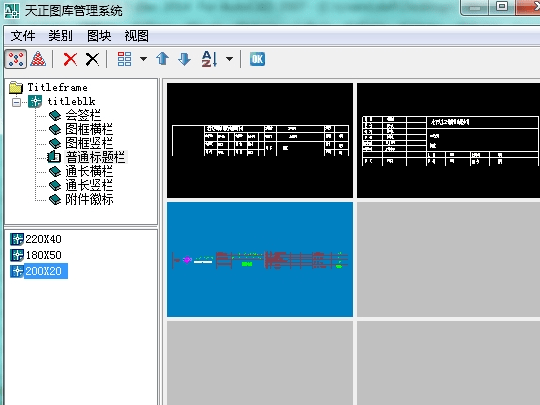

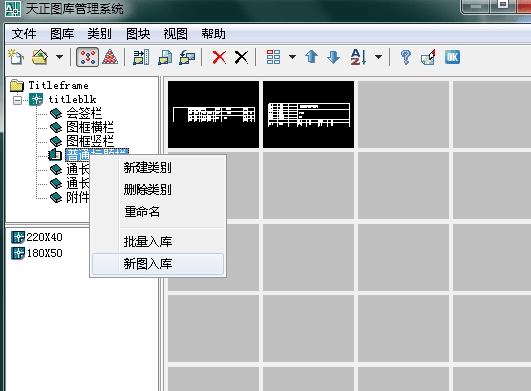

天正菜單——設置——圖庫管理——圖庫——圖框庫——普通標題欄——新圖入庫——選中入庫部分——選擇端點——制作——新圖入庫完畢

3.把帶有上面制作好的標題欄的圖框插入到圖形文件中；

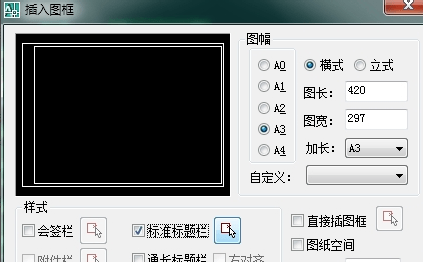

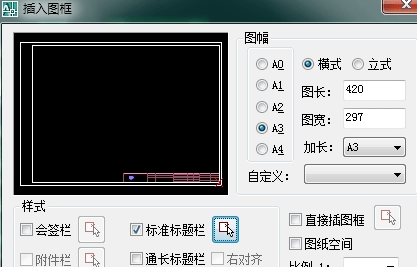

天正菜單——文件布圖——插入圖框——選擇圖幅——添加標準標題欄——選擇新入庫標題欄——插入

4.把插入每個圖框的標題欄的圖形名稱和圖號依據相應的圖形各自設定好（在示例中為了我只設置了前兩個標題欄，剩下的朋友們自己設置完就行），注意設置完后要存盤；

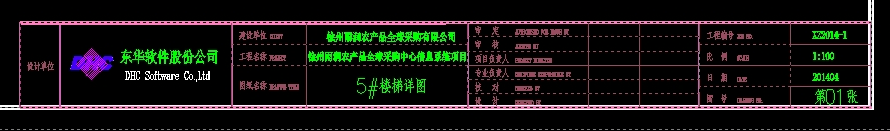

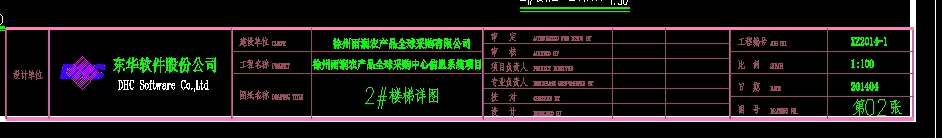

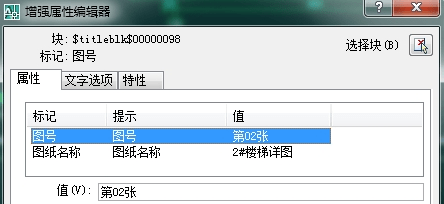

雙擊標題欄——修改圖號——修改圖紙名稱——確定，所有圖框標題欄均設置完成后，保存。

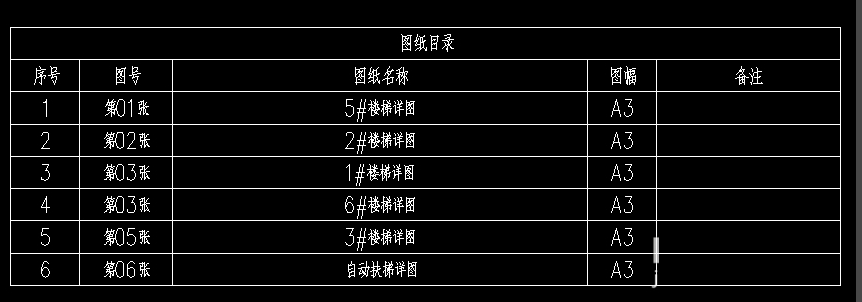

5.執行天正的“圖紙目錄”命令，生成圖形的圖紙目錄。

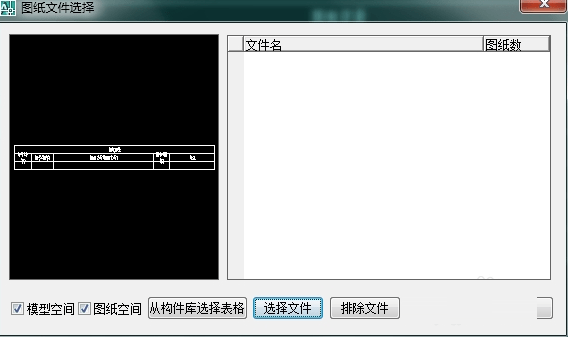

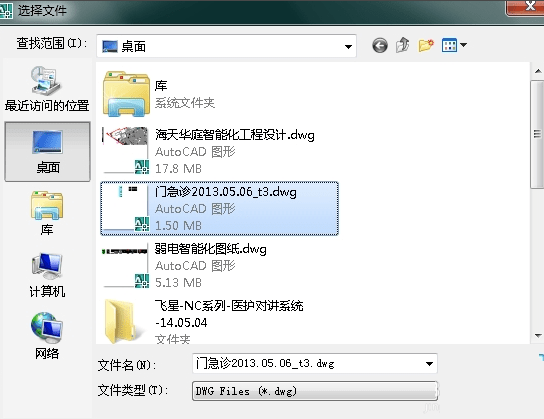

天正菜單——文件布圖——圖紙目錄——選擇文件——生成目錄
