WinTopo Pro一款高效實用的圖形處理工具，這款軟件專注于光柵圖像到矢量圖形的智能轉換，廣泛適用于CAD、數控系統等專業軟件場景。軟件支持輸出24位RGB格式及TIFF、GIF、JPEG等常見圖片格式，并能將其智能轉換為彩色線條圖;同時兼容多種矢量格式輸出，包括ARC、DXF、Mapinfo、MIF、TXT等。有需要的朋友們趕緊來下載試試看吧!

WinTopo Pro怎么用

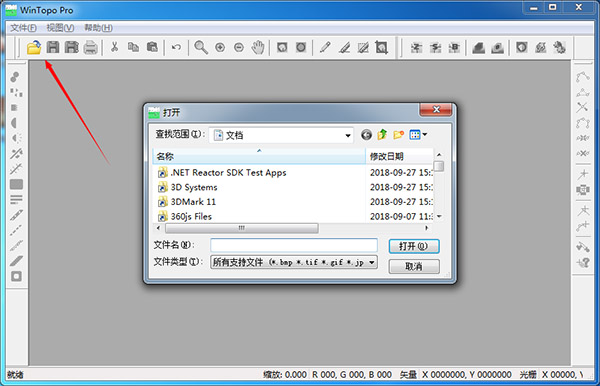

1、在本站下載并解壓，安裝軟件，完成后直接運行

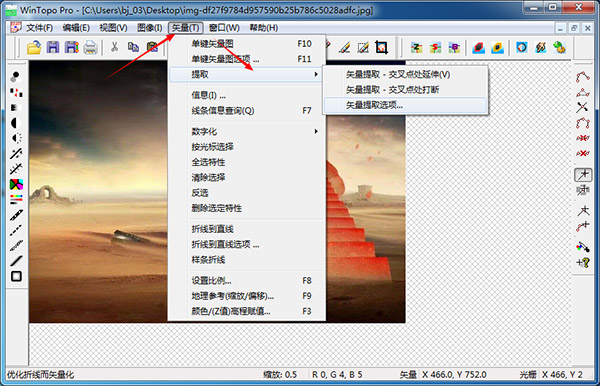

2、打開文件后點擊菜單欄矢量按鈕，選擇點擊矢量提取選項

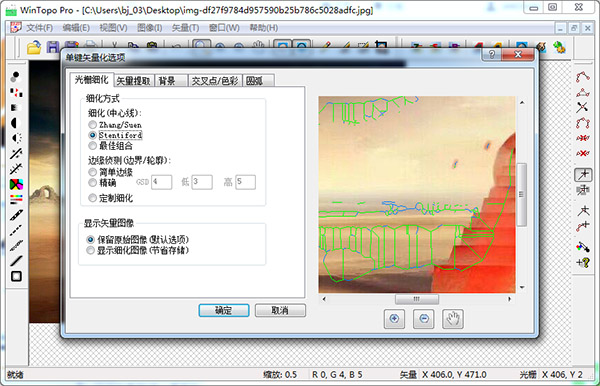

3、然后按照自己的需求調節選項(右邊圖框可以看見實時效果預覽)

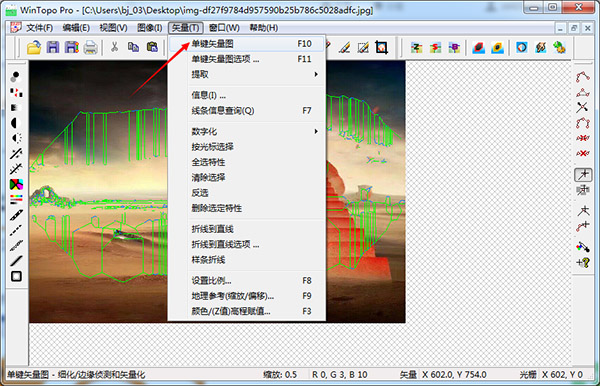

4、調節好后點擊矢量菜單→單鍵矢量圖開始轉換(或按F10鍵)

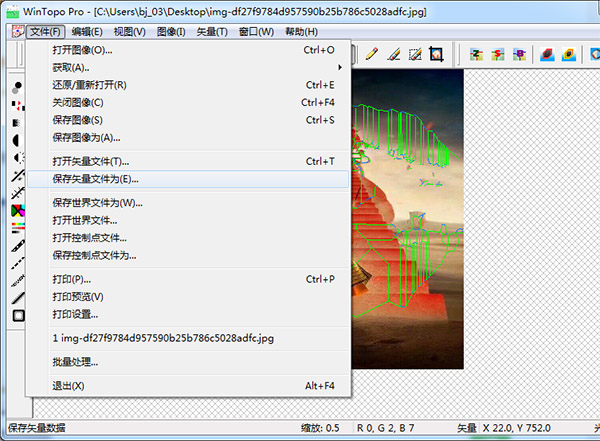

5、轉換后點擊菜單欄“文件按鈕” 選擇“保存矢量文件為...” 按鈕。

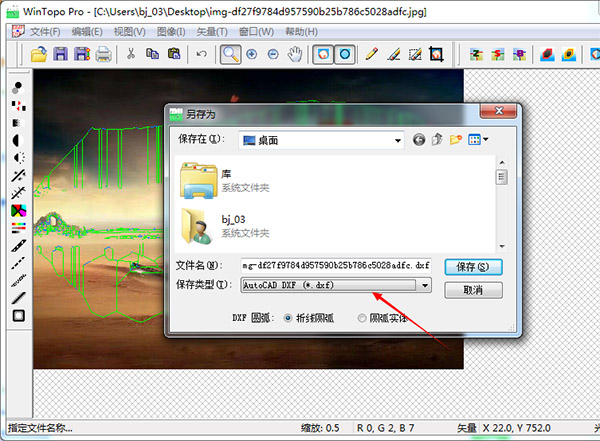

6、另存文件，選擇“dxf”格式

軟件特點

1、支持全自動光柵到矢量轉換，操作流程簡便直觀。

2、為經驗用戶提供豐富參數調節空間，支持精細化處理。

3、基于 Zhang-Suen、Stentiford 算法及 Canny 邊緣檢測算子，構建高精度矢量化模型。

4、持續集成最新研究成果，確保處理效果行業領先。

5、自動識別圖像曲線部分并生成光滑圓弧，提升矢量圖質量。

6、獨家支持彩色圖像到彩色 CAD 圖紙的完整轉換，保留色彩信息。

7、提供強大的地理坐標校正功能，支持縮放、旋轉、平移及傾斜校正，適配專業 CAD/GIS/ 數控系統。

8、支持數字化繪圖與矢量編輯，滿足個性化修改需求。

9、可指定層級參數，為 3D CAD/GIS 系統輸出預處理矢量數據。

10、集成多種圖像增強功能，優化原始圖像質量以提升矢量化效果。

11、采用高性能算法架構，大幅縮短大尺寸圖像的處理時間。

12、內置詳盡幫助文檔，提供完整技術支持。

常見問題

一、將PDF中的文字和圖片提取出來放到CAD里編輯的方法

1、WinTopo可以將圖片矢量化 然后存成CAD可識別的格式!

2、你也可以把pdf直接轉成dwg格式，用pdf2dwg這個軟件，或者用CorelDRAW打開pdf文件，再另存為dwg格式的文件。然后就可以用cad打開了。

二、怎么把圖像轉換成dwg文件?

1、首先在文件菜單下拉菜單打開圖像，然后在矢量化菜單內設置一鍵矢量化選項，設置好后還是在矢量化菜單內選擇一鍵矢量化，矢量化完成后選擇矢量文件另存為dxf文件，用CAD打開后再保存為DWG文件就可以了。

2、選擇打開文件，打開你要的JPG文件，然后點擊矢量化，選擇一件矢量化，選兩次，矢量化圖另存為DXF,用CAD打開，再次另存為就好了
