浩辰CAD軟件是一款集快速看圖、3D瀏覽、DWG畫圖、CAD批注、CAD測量、畫圖制圖于一身，由30年CAD開發背景的浩辰CAD出品的輕量級二維及三維圖紙覽圖及編輯的電腦端CAD看圖軟件。浩辰CAD是支持各版本DWG格式圖紙在線打開的CAD軟件，全面兼容AutoCAD、天正CAD等版本。同時提供網頁、電腦、手機多端設備跨平臺使用，輕松實現云端存儲，一鍵互傳，同步看圖紙，分享協作。全面完美兼容主流CAD文件格式，支持CAD軟件二次開發，性能卓越，功能強大，自主版權安全可控，支持用戶高效完成設計及繪圖工作。浩辰軟件強兼容、極速、安全、穩定的浩辰CAD設計平臺，結合新一代CAD云辦公產品“浩辰CAD看圖王”，實現電腦、手機、瀏覽器跨終端移動辦公、數據共享、文檔管理、團隊協同設計等功能，為企業及用戶提供簡單、高效、多場景化的CAD軟件及云解決方案。

浩辰CAD軟件特色

一、極速 · 穩定

利用智能區域顯示、分級內存交換和圖形數據自適應壓縮技術，在啟動、開圖、保存等常用文件操作，圖形移動、縮放、復制功能等操作穩定性方面，浩辰CAD 2022已全面領先。

二、完美兼容

全面兼容主流CAD圖紙格式和操作習慣，設計師零成本學習快速上手。內置建筑接口，深度兼容主流建筑、水、暖、電等專業軟件的高版本自定義對象，企業老舊版本圖紙資源高效復用。

三、功能持續升級更全面

打印全面升級，讓設計圖紙輸出更精準;

光柵圖像重構，支持格式超200種，性能提升3倍以上;

優化二次開發接口近500個，深度兼容實現更便捷移植;

新增關聯選擇、修改基點、圖層繪圖次序等獨有特色功能;

四、跨桌面 · 云協作

內置協同設計系統，通過多種協同方式，解決多專業配合問題。電腦版、手機版、網頁版形成跨桌面的移動互聯網解決方案，極大提升圖紙溝通、交流的效率。

五、非開源 · 更安全

是非開源、真正安全的國產CAD，自主內核技術、更安全可控，全球超7000萬用戶的選擇。

六、Linux版CAD設計解決方案

國產操作系統CAD設計解決方案， Linux版幫助企業實現全國產化軟件布局。

浩辰CAD軟件功能

一、熟悉的界面

1、工作空間自由轉換，熟悉的繪圖界面讓您輕松上手

草圖和傳統界面可以快速切換。二維草圖由帶標簽和顏色的面板組成，將最常用的命令作為縮略圖顯示便于選擇。

傳統界面由工具欄支持，是老用戶最喜歡的。同時還可選擇各種主題，控制菜單欄、文件選項卡和狀態欄等的顯示和隱藏，友好熟悉的界面外觀使您的繪圖環境更舒適。

2、動態輸入

動態輸入在光標附近提供了一個命令接口來幫助你把注意力集中在繪圖區，動態輸入能夠立刻完成命令的名稱和命令進程提示，節省您的時間。

3、屬性欄和工具選項版

屬性特性欄顯示了選定對象或對象集的屬性，您可以指定一個新值來修改任何可以更改的屬性。工具選項板為組織和放置圖塊提供了一種有效的方法，便于您集中管理圖塊并快速調用。

4、設計中心

設計中心提供了一個圖形界面，您可以從繪圖文件、網絡驅動器和Internet位置操作和重用圖紙及其對象(塊、圖層、外部參照、標注樣式、文字樣式、線型、布局和自定義內容)。這樣，您就可以加快圖紙的建設。

5、命令行窗口

您可以使用鍵盤輸入命令、別名和系統變量。你也可以通過按回車鍵或空格不輸入命令重復前一個命令。

6、全屏顯示

按Ctrl + 0或點擊圖標，最大化的 顯示繪圖空間。此命令將自動清除工具欄、窗口或ribbon(不包括主菜單、文件選項卡和狀態欄)。

7、文檔選項卡

提供了打開圖紙之間切換的快捷方式，并按打開的順序顯示，可以拖動標簽更改順序。通過右鍵您還能進行保存、關閉和核查等操作。

8、鎖定UI

鎖定工具欄和窗口的位置，用戶可以更好的定位選項。狀態欄中的鎖定圖標指示工具欄和窗口是否已鎖定，單擊圖標顯示鎖定選項。

9、圖層特性管理器

圖層屬性管理器中的，顯示了圖層及其性質，可以添加、刪除和重命名圖層，更改其屬性，為布局設置屬性重寫視口，或添加描述層和實時應用的變化。

10、圖層狀態管理器

在命名的圖層狀態中設置圖層，然后恢復設置后，圖層狀態管理器使您能夠保存當前屬性。

二、文件和打印

1、我的云盤

浩辰提供的免費云盤，該軟件可與看圖王 網頁版、電腦版、手機版共享圖紙數據，網頁、手機、 電腦上都能輕松同步看圖，讓工作更加自由方便。

2、PDF參考底圖

可在CAD圖紙中插入PDF的一頁或多頁文件作為參考底圖。

3、DGN參考底圖

可在CAD圖紙中插入DGN作為參考底圖。

4、DWF參考底圖

可插入DWF文件作為參考底圖。

5、圖紙比較

可用顏色標記圖紙新舊兩個版本的差異，圖紙的改動一目了然。

6、圖形比較

將外觀類似的圖紙進行對比，準確地查看它們的幾何細節差別，把對比結果插入到當前繪圖區域。

7、批量文件清理

無需打開文件，批量清理多個圖紙中多余的圖塊、圖層、線型、標注樣式、文字樣式等對象。

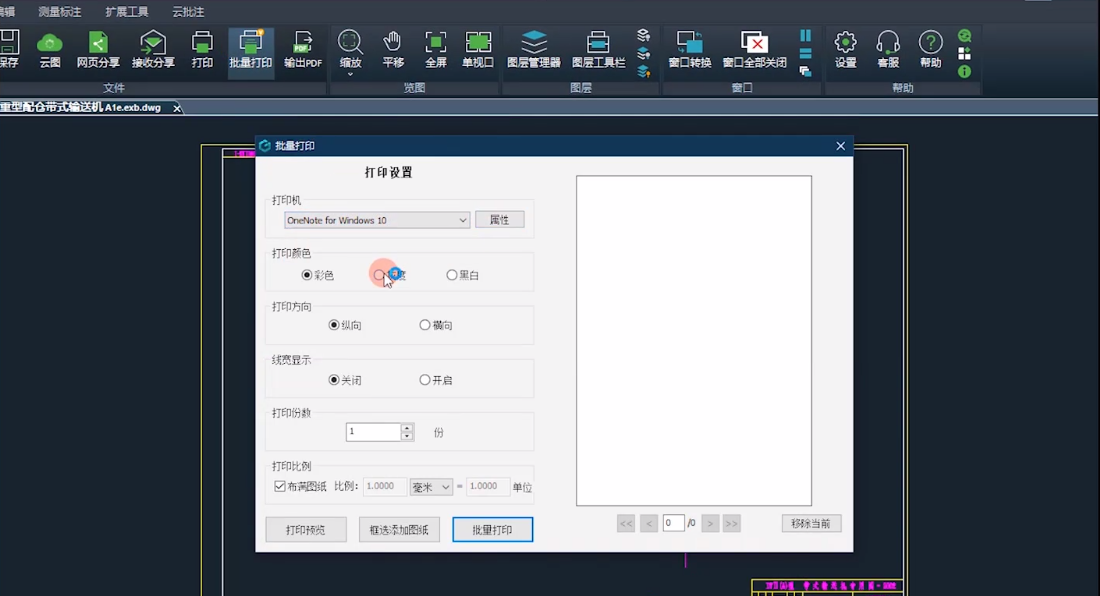

8、批量打印

可對多圖框的圖紙自動記性拆分，批量打印。批量打印圖紙節省工程師時間提高效率。

10、圖紙防修改

圖紙防修改功能可以有效的防止其它人擅自修改圖紙，保護設計單位的利益。

11、導入和輸出

保證團隊或項目之間的協同設計，浩辰CAD 2022支持導入的格式有.wmf/.sat/.dgn/.dwf/ .3ds等，輸出的格式有.dwf/.emf/.sat/.stl/ .eps/.bmp等。

12、條形碼

將字母和數字信息轉換為條形碼圖形插入到圖紙中，通過掃描識別紙質圖紙上的條形碼可以快速在圖檔管理系統中找到對應的電子圖紙。

13、二維碼

從圖紙中提取信息，如文字、屬性塊等圖紙內容，或手動輸入項目、公司名稱及l(fā)ogo等，生成二維碼圖片，以便于通過移動設備來訪問這些信息。

三、二維繪圖

1、自動表格和CAD轉Excel

自動增強表格支持Excel表格的輸入和編輯，還可以統計圖塊數量、面積和長度，統計結果跟隨圖形變化動態更新。 CAD轉Excel功能將CAD中由直線、多段線和單行文字、多行文字組成的表格輸出為EXCEL格式。

2、動態塊和動態塊編輯

動態塊可以節省時間和輕松規范圖紙，您不再需要重復繪制一系列的標準組件，降低操作繁瑣程度。更重要的是，您可以創建和修改動態塊編輯器中的動態塊屬性。

3、放大鏡

放大鏡是一種創新的工具，當圖紙比較大或圖形比較密集，需要觀察圖形的局部細節或者進行準確定位時，利用放大鏡功能，可以減少視圖縮放的次數，提高操作的效率。

4、二維布爾運算

無需轉換為面域，可直接對封閉的多段線進行差、并、交集運算，運算后的對象依然是多段線，操作有時比修剪快3-4倍。

5、尺寸標注工具

測量工具為您繪制的對象提供準確的批注值，包括關聯性的快速標注、線性標注、角度標注、基準標注、公差、標注樣式等

6、注釋比例

注釋比例能夠自動調整對象的大小，例如文字、尺寸標注、塊、填充，用戶可以快速簡便的控制不同比例的圖紙。

7、修訂云線

修訂云線由連續弧組成，您可以在審查階段用它來關注圖紙的各個部分。還可選擇一個風格的修訂云，如正常或書法。

8、多重引線

多重引線是一個批注功能，通過預先定義的多重引線樣式，快速的創建帶有文字的注釋，也可以為空，為一個注釋內容添加多條引線。

9、查詢總面積和總長度

在原有的長度、面積基礎上，增加了半徑、角度、體積、總面積、總長度的查詢，滿足國內外不同用戶的查詢需求。

10、擴展工具

擴展工具中包含了一系列的高效率的繪圖輔助工具，旨在幫助和擴展您的設計繪圖需求。它們易于使用，易于集成到您的菜單和工具欄，并涵蓋了廣泛的功能，包括尺寸、繪圖、選擇和修改對象。

四、3D設計

1、 動態觀察

3D動態觀察方式包含多種形式，如自由動態觀察、連續動態觀察、沿X軸、Y軸、Z軸的軌道觀察、沿三維的中心點旋轉，還可以應用快捷鍵(Shift +滾動鼠標)來觀察三維空間。

2、視覺樣式

視覺樣式功能控制二位線框、消隱、真實、和概念的顯示。您可以通過切換彼此來控制視覺樣式的效果。當應用任何視覺樣式時，關聯的視口會自動更新。

3、三維面和網格

三維面功能允許在三維空間中創建三面或四面的曲面。網格建模功能可以創建一個自由多邊形網格，您可以通過平移、旋轉、細化和分割面來重塑網格對象，還可以拖動邊、面和頂點來模擬整體形狀。

4、實體和實體編輯三維實體常以幾個基本形狀或圖元開始，然后可以編輯和重組。例如實體編輯能夠使您對兩個實體進行并集的操作，或者從一個實體中減去另一個實體，或者根據交集而創建一個形狀。

5、輪廓和面

3D實體的二維輪廓和截面可以通過SOLPROF, SOLDRAW 和SOLVIEW命令來生成。SOLPROF創建3D實體的二維輪廓圖像，以便于顯示在視口中; SOLVIEW自動為三維實體創建平行視圖、圖層和布局視口。在使用, SOLDRAW命令創建的視口中生成輪廓和截面。

6、渲染和材質

渲染提供了一個逼真的陰影三維實體或表面模型，提高可視化。您可以為3D模型定義材料，增加光亮、顛簸、和物體表面的透明度，給他們一個逼真的外觀。

五、自定義

1、渲染和材質

渲染提供了一個逼真的陰影三維實體或表面模型，提高可視化。您可以為3D模型定義材料，增加光亮、顛簸、和物體表面的透明度，給他們一個逼真的外觀。

2、自定義用戶界面

管理繪圖界面的功能顯示。自定義操作的是CUI文件，這是一種基于XML的文件，替代了早期版本中的MNS和MNU。自定義用戶界面，使繪圖環境更貼合您的習慣。

3、自定義命令別名

命令別名是賦予命令全程的一個縮寫，例如您可以將圓的命令circle定義為C，快速調用該命令。

4、鍵盤快捷鍵

鍵盤快捷鍵與別名不同，它是一個組合的按鍵，如Ctrl + s用于保存。您可以自定義這些組合快捷鍵。

5、加載應用程序

浩辰CAD 2022支持加載多種語言的二次開發程序，如VBA/GRX/DBX/Lisp/Visual LISP/Visual Basic。

6、 .NET開發接口

NET API提供了一系列托管的外包類(Managed Wrapper Class)，使開發人員可在.NET框架下，使用任何支持.NET的語言，如VB.NET、C# 和Managed C++等對該軟件進行二次開發，使該軟件的二次開發接口更加全面，滿足各種二次開發的需求。
