cad陣列怎么用？在CAD圖紙設計軟件中一般常用的陣列有矩形陣列、環形陣列，環形陣列，可以減少很多作圖時間！也就是說：可一把你畫的任何圖形，以某點為中心復制n個。選擇矩形陣列，填寫你要陣列的行數和列數，再輸入行距就是 行偏移  ，然后就是列與列之間的距離-列偏移。下面winwin7小編給大家詳細的分享下關于cad陣列的詳細操作方法。

功能打開方法：

命令行：Array（AR）
cad陣列使用方法：

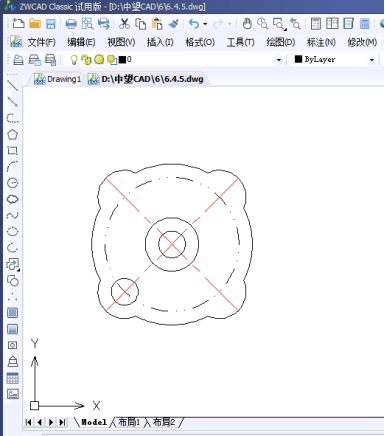

1、打開任意一副圖；

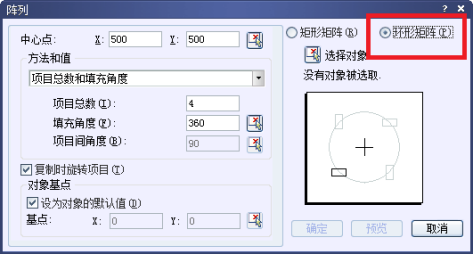

2、命令行輸入ARRAY命令，按【Enter】鍵確認，彈出“陣列”對話框，選中“環形陣列”單選按鈕；

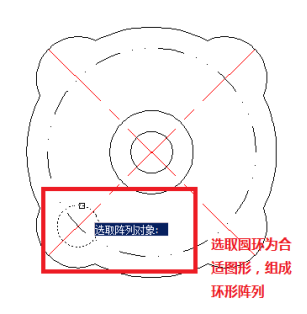

3、單擊“選擇對象”按鈕，在繪圖區選擇合適的圖形對象；

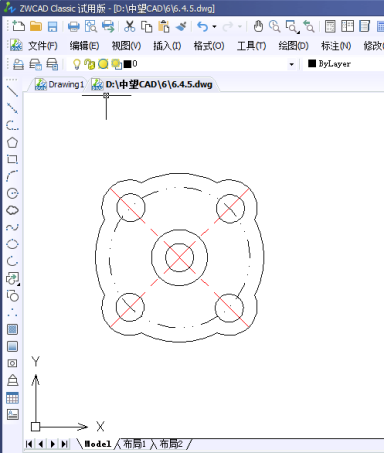

4、按【Enter】鍵確認,返回“陣列”對話框，單擊“拾取中心點”按鈕，移動鼠標至圓心處，效果如下圖所示：


環形陣列時，陣列角度值若輸入正值，則以逆時針方向旋轉，若為負值，則以順時針方向旋轉。陣列角度值不允許為 0 ，選項間角度值可以為 0 ，但當選項間角度值為 0 時，將看不到陣列的任何效果。

矩形陣列(R): 復制選定的對象后，為其指定行數和列數創建陣列。

以上便是winwin7小編給大家分享的關于cad陣列功能的詳細使用方法！
