在CAD中，我們可以看到很多線條，但是我們所看到的線寬是一樣的，那么如何顯示及設置線寬呢？下面小編就和大家分享下具體教程。

CAD線寬設置顯示方法：

1、首先我們打開電腦里的CAD，先畫一條線~軟件打開一條直線點擊線條進行選中線條。

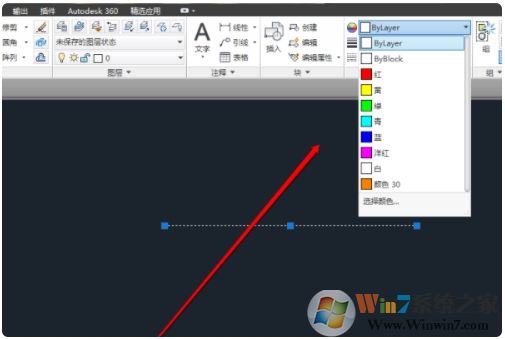

2、線條一般會呈現默認的顏色，我們可以進行選擇線條的顏色。

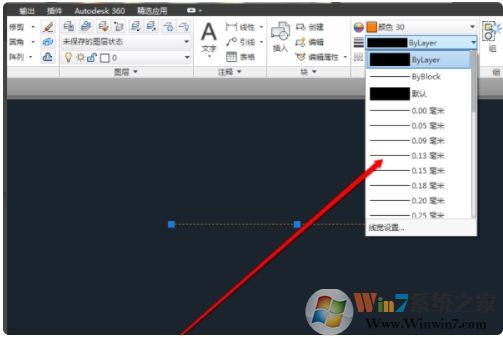

3、這時從菜單上進行選擇線條的，寬度。

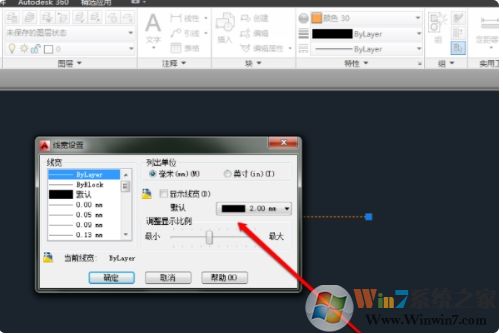

4、在線條寬度的設置位置，點擊線寬設置按鈕。

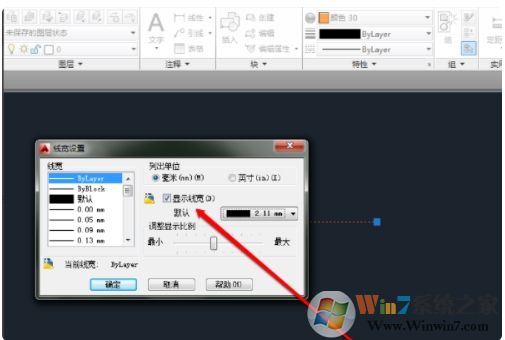

5、進入線寬的設置頁面，勾選一下顯示線寬選項。

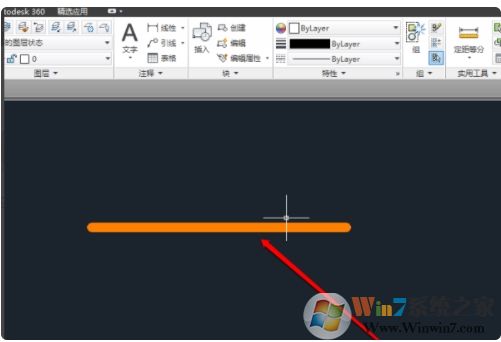

6、關閉線寬的頁面，我們在CAD的頁面，就可以看到線條變寬了，此時即顯示了線寬。



有時顯示了線可以讓圖像更加直觀，可以看出哪里更寬，所以按上面教程設置就可以了。
