cad區域覆蓋怎么用？我們在使用CAD繪圖的時候我們可以使用區域覆蓋的方法將某個區域個遮擋掉，但是具體該如何使用大部分用戶都不是熟悉，由于用的少但是有時候卻是非常需要的一個功能。那么在本文中winwin7小編給大家分享介紹下使用CAD進行區域覆蓋填充的操作方法。
CAD使用區域覆蓋填充的方法：

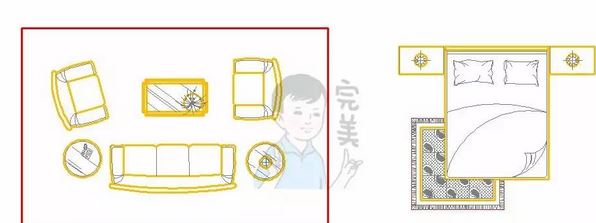

要求：使用命令將左側紅線區域內的物體隱藏不顯示，如截圖：
Step1、使用矩形（REC）或多段線（PL）繪制一個矩形，如截圖：

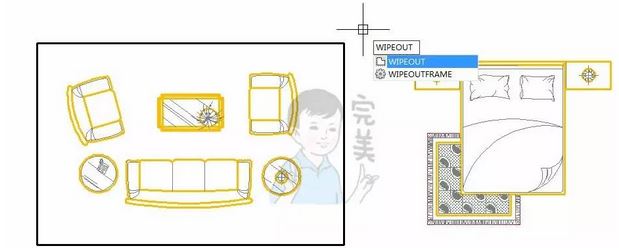

Step2、輸入區域覆蓋命令（WIPOUT）命令，確定下一步，如截圖：

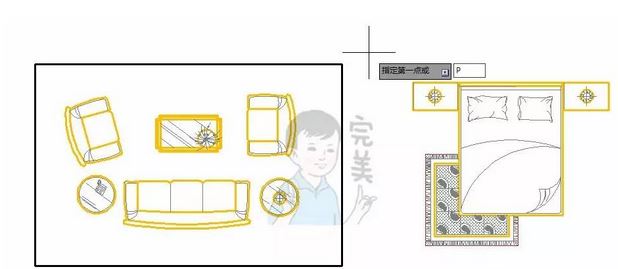

Step3、選擇提示“多段線（P）”或輸入P選擇多段線，如截圖：

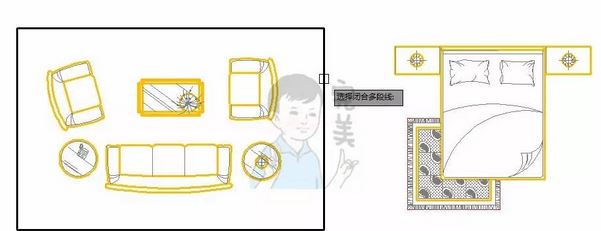

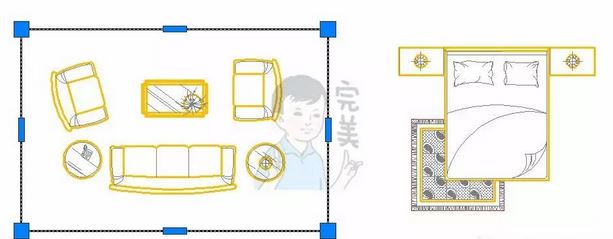

Step4、然后點擊圖示之前繪制的“多段線”矩形，如截圖：

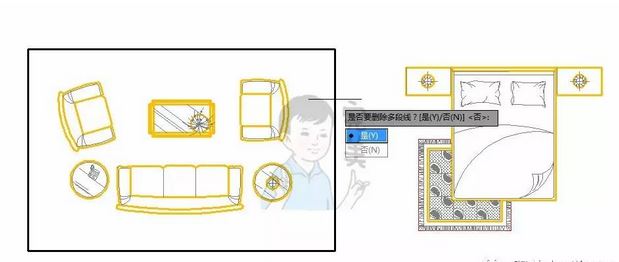

Step5、拾取多段線后出現圖示，選擇“是”刪除多段線，如截圖：
Step6、確定后左側的沙發等對象消失了（其實是被擋住了），如截圖：

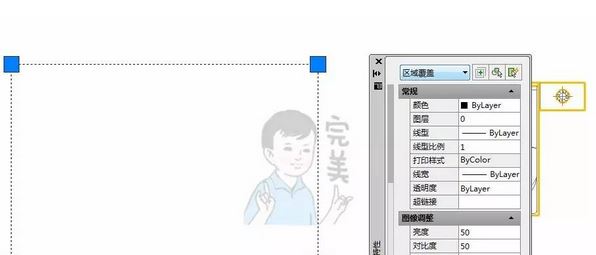

Step7、Ctrl+1查看左側的矩形對象，屬性為“區域覆蓋”，如截圖：
Step8、“區域覆蓋”對象的作用，擋住后側對象。
以上便是cad區域覆蓋功能的初級使用方法，如果你覺得還不夠滿足的話那么一起來看一下更加有難度的技巧：

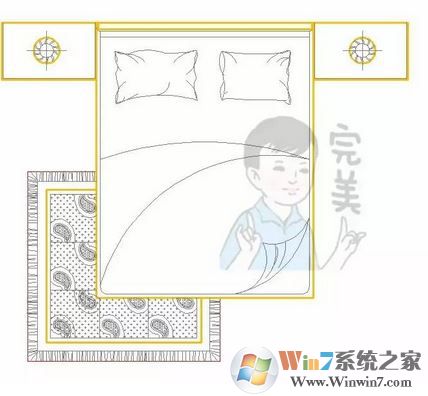

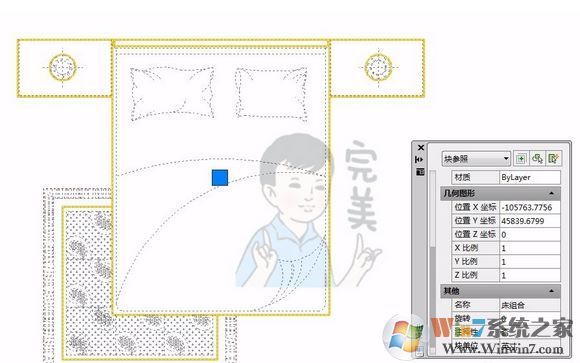

Step1、選擇圖示的組合床對象為例（如果是塊，X分解），如截www.b2891.cn圖所示：

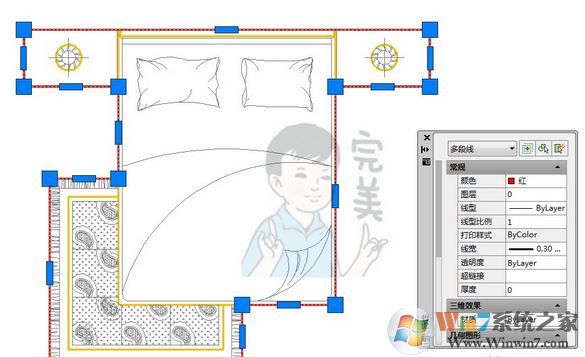

Step2、使用多段線（PL）將整個床的外側邊緣描一圈，如截圖所示：

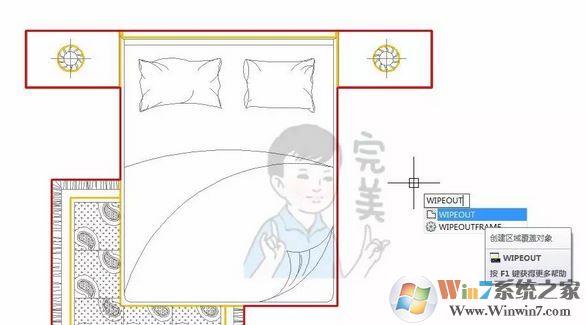

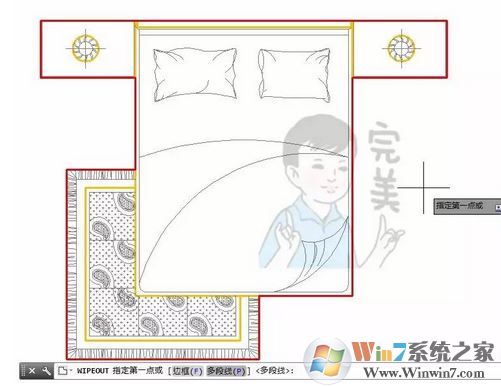

Step3、輸入區域覆蓋（WIPEOUT）命令，如截圖所示：
Step4、確定后選擇“多段線（P）”或輸入P選擇多段線，如截圖所示：

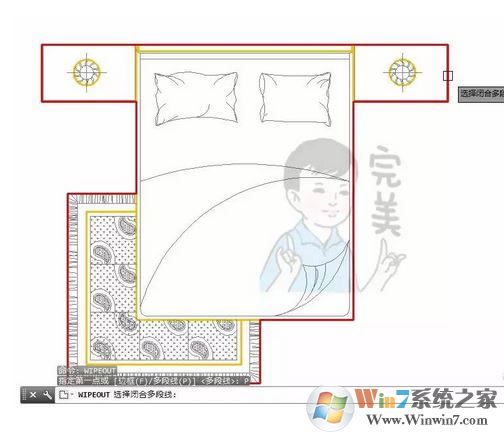

Step5、確定后選擇之前繪制的“多段線”外邊線，如截圖所示：

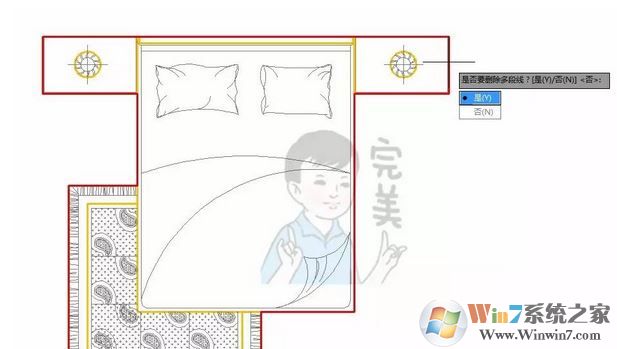

Step6、拾取多段線后，選擇“是”刪除多段線，如截圖所示：

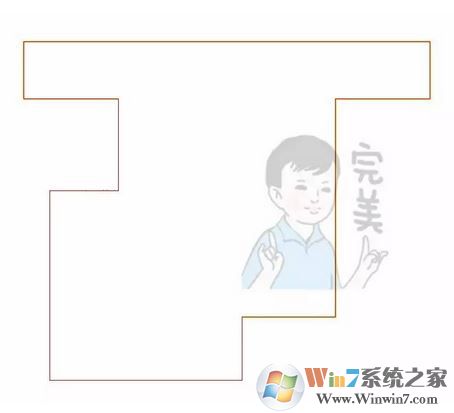

Step7、確定后多段線內原有的床等物體自動消失了，如截圖所示：

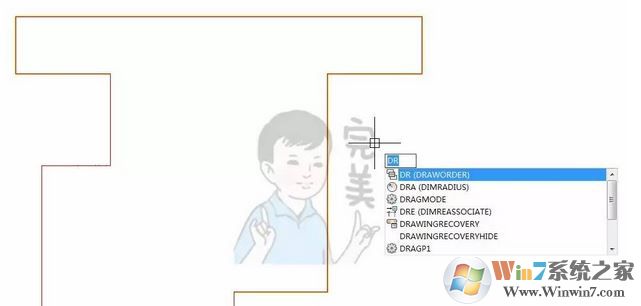

Step8、輸入命令“DR”設置對象“前置/后置”關系，如截圖所示：

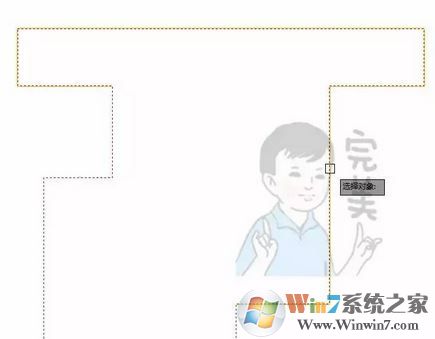

Step9、確定命令后選擇當前圖示的多段線（屬性為區域覆蓋），如截圖所示：

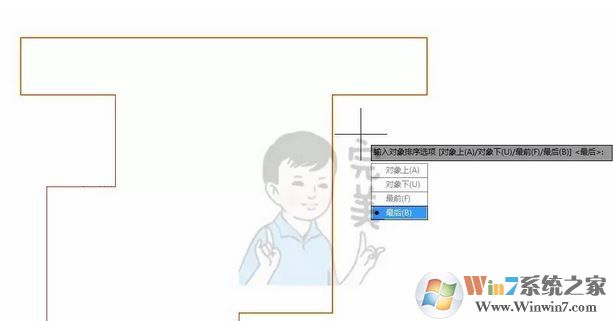

Step10、選擇對象后確定選擇圖示的選項“最后（B）”，如截圖所示：

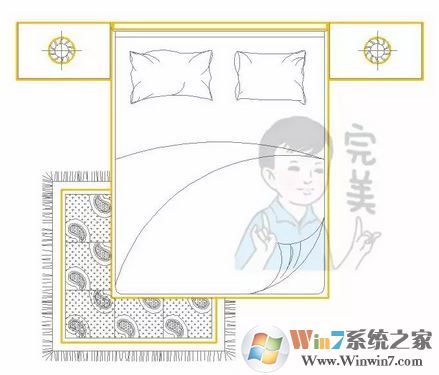

Step11、之前被區域覆蓋擋住在后的“床”等物體出現了，如截圖所示：

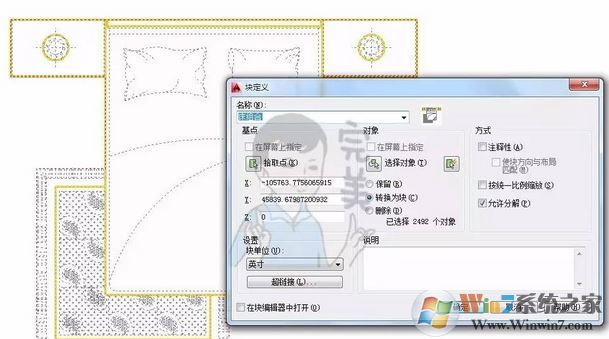

Step12、輸入命令（B），把當前所有對象創建為塊，如截圖所示：
Step13、床物體和生成的區域覆蓋邊緣線對象是一個整體塊，如截圖所示：

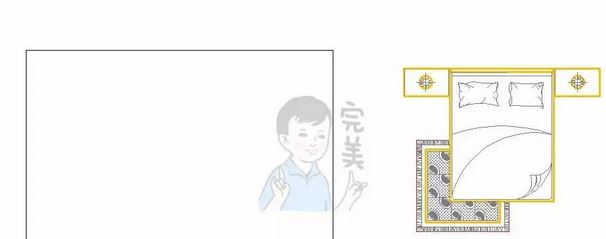

Step14、右側區域進行（H）填充操作，選擇適合的圖案如截圖所示：

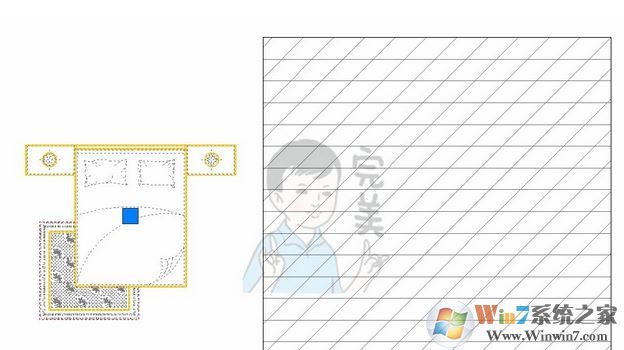

Step15、移動（M）將左側床移動到房間內填充圖案上（無反應）如截圖所示：

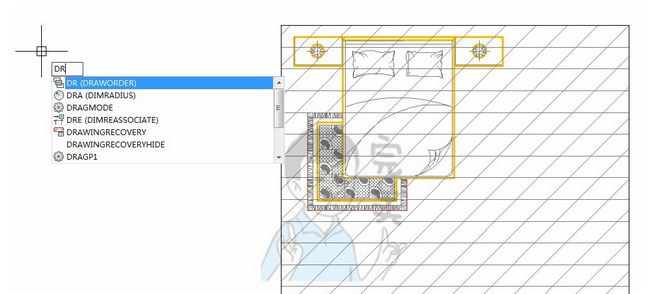

Step16、再輸入命令“DR”設置對象“前置/后置”關系如截圖所示：

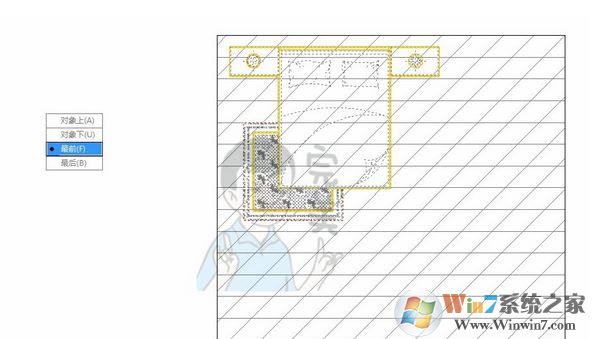

Step17、選擇做好的床（塊）對象，確定后設置其“最前（F）”如截圖所示：

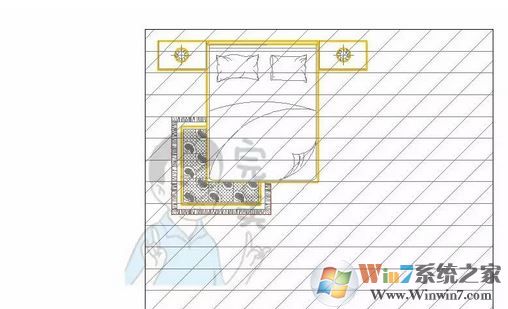

Step18、設置物體“最前（F）”次序后，顯示發生變化如截圖所示：

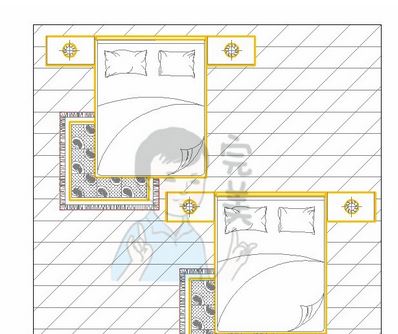

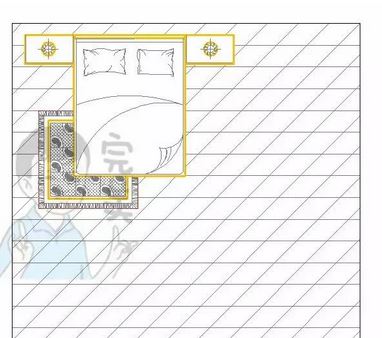

Step19、復制床對象到其他位置，依然顯示圖示正確效果如截圖所示：
以上便是winwin7小編給大家分享介紹的cad區域覆蓋功能的詳細使用方法，大家快去試試吧！
