一、供電電源線
供電電源線主要是主供電口和CPU供電插口

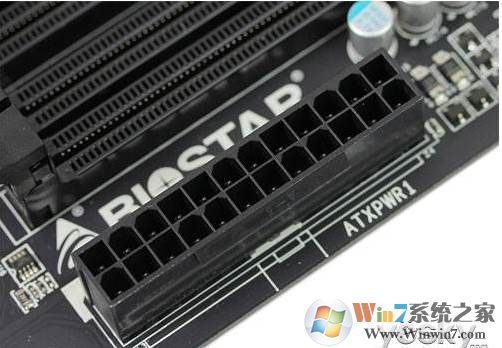

主板主供電口

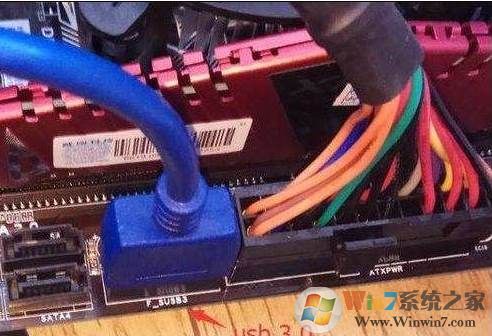

插上去之后

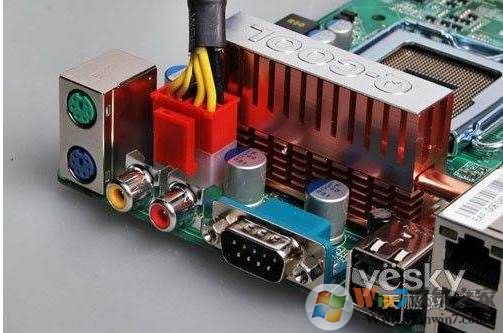

主板CPU供電插口（有些是4PIN的，有些是6PIN的）從電源眾多接口里一眼就能看到
二、硬盤連接線
硬盤連接線安裝比較簡單，對著方向插進去就好了，反了你也插不上，一般硬盤建議插在SATA1接口
三、USB接線
1、現在的主板都有USB2.0和USB3.0接口，主要接的就是機箱前面板的
2、USB線一般都不需要排序了，機箱上的線都排好了，沒排的機箱估計都不會有人賣；

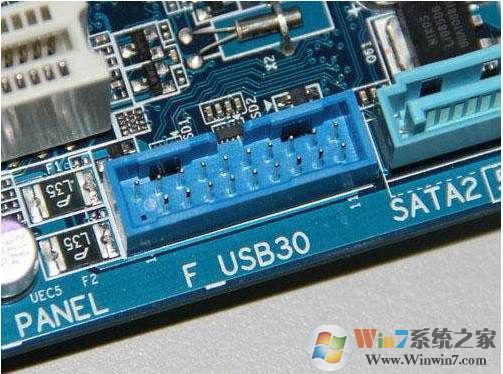

USB3.0的接口，插上就可以，如果機箱沒有usb3.0的線可以不插

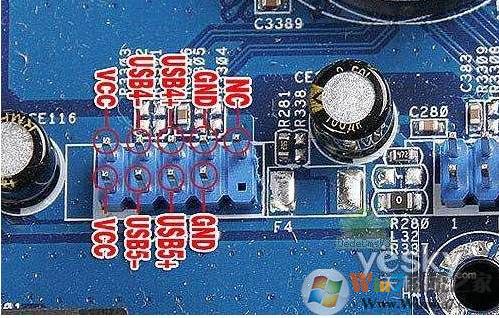

USB2.0 對著缺少一根針的方向插就可以了。
四、前置音頻線

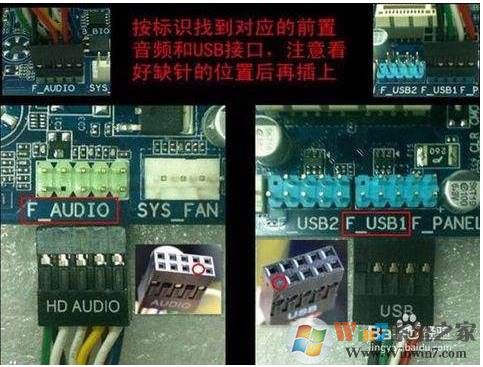

和USB一樣，前置音頻線插頭也是排好了的，找到主板上的AUDIO標識的排針插入即可。
五、電源開關重啟指示燈

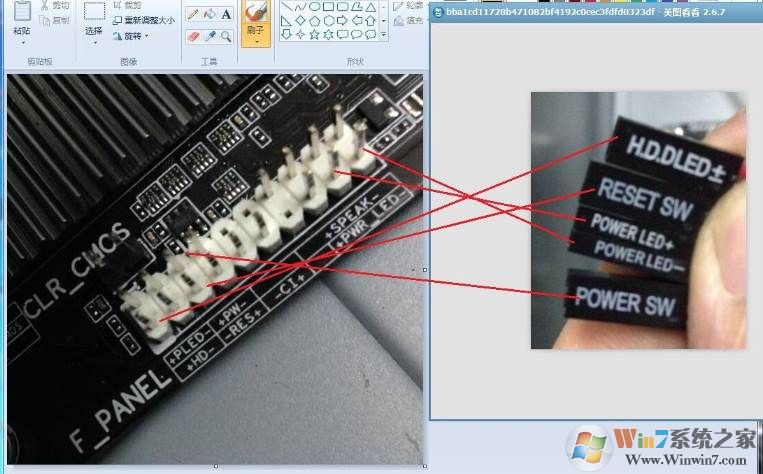

這個是重點的了。來個圖吧，很容易看清的，在主板上先找到 PANEL 排針，然后插頭對應插入即可。
OK，到這里我們就分享完了臺式電腦主板接線圖，其實還是不難的，大家在插的時候一定要插好檢查一下再開機哦。
