ETAP電力工程軟件是一款多功能的電力工程軟件解決方案，它為用戶提供了弧閃分析、潮流分析、短路計算、暫態穩定、繼電器配合、電纜載流量、優化潮流等多種功能，支持中文、英文等多國語言，新版本還帶來了全新的性能，可以大大地提高仿真和系統建模效率，需要此款工具的朋友們可以前來下載使用。

安裝教程

由于etap 16.0和12.6安裝方法類似：ETAP 12.6中文版安裝破解圖文詳細教程

1、在本站下載etap 16.0.0，然后解壓，解壓后運行“ETAPInstaller.exe”，如圖，我們這里點擊“ETAP 16.0.0”進行安裝

2、點擊后稍等一會兒出現etap 16.0的安裝向導，我們直接直下一步

3、出現ETAP16的許可協議，都是英文，我們直接選擇我接受許可協議中的條款，繼續下一步

4、這里出現軟件的系統要求，繼續點擊下一步

5、許可證選擇，包含了單機許可證和網絡許可證，我們可以選擇單機

6、在報告語言選擇里我們選擇中文

7、勾選后可以查看之前版本的輸出格式

8、選擇安裝目錄，默認是安裝在C盤，點擊瀏覽可以更改安裝位置

9、安裝過程中彈出許可安裝，點擊下一步

10、稍等一會兒就會安裝完成了。

11、安裝完成后，打開安裝包“Crack”目錄，將破解補丁“Patch.exe”復制到安裝目錄下運行，點擊Patch

12、運行ETAP16.0桌面快捷方式，彈出注冊，在“Activation Code”項目中輸入：vX2phDlOAVpSvcNP3QQ7UIWjYhcCda2pN96+4THoH3zdDmLH，點擊OK

ETAP 16更新說明

電纜載流量計算-IEC 60092方面。基于IEC 60092船舶與海洋電氣安裝標準進行電纜選型；線路導體選型；考慮短時(過載)運行情況；普通安裝可選附件B；增強報告和電纜管理器。

用戶自定義動態模型。速度提高50多倍的超強性能；增強結果全方位的可視化；多輸入的數學函數；增強計時器集成；可定制的用于測試例程的事件；新的一般負荷測試例程；用于UDM內部和外部通訊的轉向框；使用多入多出功能模塊的C#腳本語言。

風力發電機方面。新的控制塊測試例程；新的復數端電壓輸入塊；復數端電流輸出塊。

數據塊方面。新的智能設備設置數據塊；自動更新設備功能和設置；導出單線圖和數據塊到AutoCAD (DXF)圖形文件。

暫態穩定方面。考慮MOV動態電壓限制；增強發電機勵磁系統。

系統元件方面。電動閥門動態電壓限制；增強的架空線阻抗計算；增強的IEC熔斷器等級。

擴展工程設備庫。V&V校驗的設備庫包含在發布版本中；從ETAP幫助平臺下載校驗過的設備庫。

增強的模塊：數據交換(DataX)；地下管道熱量分析；動態參數估計與調整(DPET)。

短路方面。導出短路分析器結果到Excel表格；用戶自定義熔斷器試驗功率因素和X/R用于短路職責評估。

ETAP電力工程軟件優勢

· ETAP是唯一獲得批準可用于核電/高危行業的電力系統分析軟件。
· ETAP 是第一家發布32位電力系統分析程序的公司，現已發布64位版本。
· ETAP實時系統的發布，滿足了在線監控、仿真、控制和自動化的增長需求。
· ETAP已發展成為世界上最大的電力系統分析軟件及系統集成公司。
· ETAP一直堅持把最先進的電力和軟件技術結合起來以滿足客戶的需求。
· 在全球80多個國家設有銷售和技術支持中心，在全球各地的ETAP自動化公司主要服務于增值經銷商、工程及ETAP產品和服務集成中心，從而為區域內不斷增長的客戶需求提供支持。
· ETAP企業解決方案結合各種技術標準如ANSI、IEC和其它國家標準服務于國際市場。另外，ETAP提供英文、中文、日文、西班牙和葡萄牙等語言版本。

ETAP短路計算模塊需求數據界面說明

一、各元件的需求數據

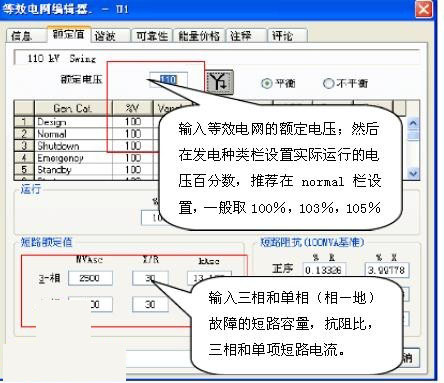

1. 等效電網

必須錄入的參數是：額定值頁額定電壓、短路額定值。

額定電壓：輸入等效電網額定電壓，一般值電壓等級

選擇系統連接方式：只有接地和不接地兩種。“Y”型不接地和“△”型系統都選擇；“Y”直接接地和經電阻或電抗接地都選擇，接地阻抗通過單相短路阻抗來反映。

短路額定值

三相——三相短路阻抗、三相短路電流、三相短路容量添其中的一個。

單相——單相短路阻抗、單相短路電流、單相短路容量添其中的一個。

X/R(X/R一般根據電壓等級來取經驗值，35-110kV取15，110kV取20，220kV取25)

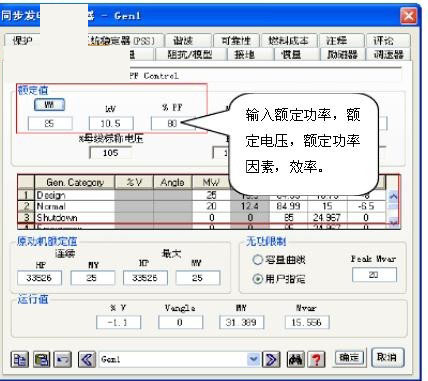

2. 發電機

同步發電機必須錄入參數的是：額定值頁，阻抗模型頁和接地頁

1) 額定值頁中，需要錄入的參數是：額定功率，額定電壓，功率因素

2) 阻抗模型頁中，需要錄入的參數是：Xd”， Xd’，
