T20天正電氣軟件是一款智能的電氣設計軟件，該軟件收集了海量的設計單位對電氣軟件設計的訴求，同時還秉承了一貫的簡約界面和便捷性，為用戶提供全新使用體驗的同時，操作也依然便利快捷!除此之外，在專業的功能上，該軟件還采用了目前最新的國家該規范，完美結合了規范性、功能性、系統性和操作靈活性!還有很多軟件優勢和產品特色等您下載后使用與體驗!

T20天正電氣軟件特色

1、支持新標準《建筑電氣制圖標準》 GB/T 50786-2012及《建筑電氣制圖標準》圖集 12DX011。

包含：線型庫、設備庫、元件庫等

2、照度計算功能增加燈具庫：三雄極光、防爆燈利用系數

3、系統圖生成后自動套用表格，自動計算線纜及穿管規格

4、防雷設計，自動生成避雷線

5、消防計算功能自動計算探測器數量，優化計算方法，增加公式計算結果對比

6、弱電連接：選擇弱電設備與附近橋架，自動導線連接

7、橋架計算增加弱電電纜數據

8、繪制橋架，支持斜向及變徑等構件。

T20天正電氣軟件亮點

一、電氣平面設計

提供多種布置平面設備與導線的方法，布置平面設備時，設備輸出界面采用了浮動式窗口結合動態預演，所見即所得，相輔靈活的右鍵菜單編輯功能，可方便地繪制動力、照明、弱電、消防、變配電室布置和防雷接地平面圖。所有圖元采用參數化布置，一次性信息錄入，標注與材料表統計自動完成。

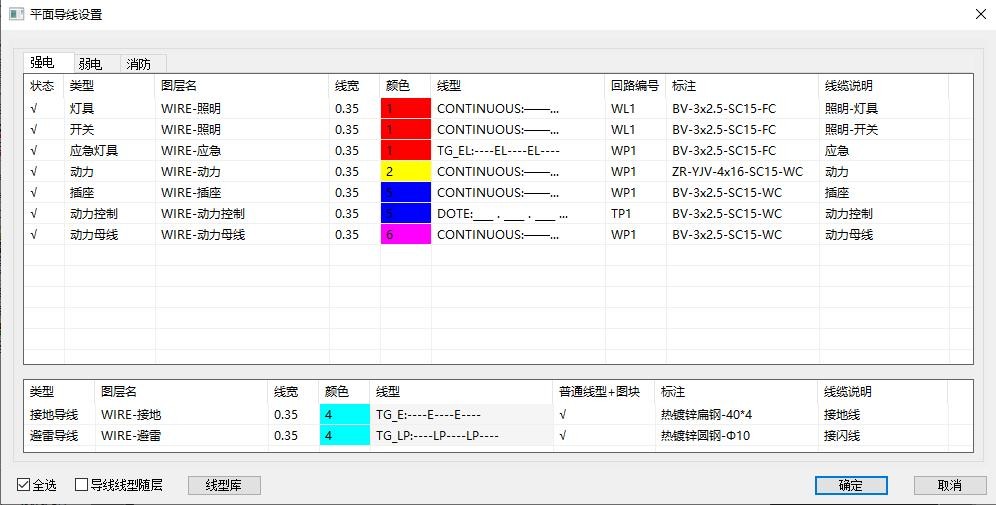

軟件設備圖塊采用09dx國標圖例，并且新增樓控類型，增加導線導線圖層，提供更多導線供用戶使用。

二、溫感煙感

根據參數設定及相關規范，自動計算范圍內溫感煙感的布置方式和個數，同時可查看每個探頭探測范圍，根據預覽效果，可對參數小幅調整，以達到區域內無死角的保護目的。

三、電氣系統設計

在繪制系統圖方面提高了智能化水平。可自動生成照明系統圖、動力系統圖、低壓單線系統圖，還可方便繪制各種弱電系統圖及二次接線圖。其中自動生成的配電箱系統圖同時還完成負荷計算功能。此外系統提供數百種常用高、低壓開關柜回路方案，80余種原理圖集供用戶選擇。

四、電氣計算

提供全面的電氣計算功能，適用于建筑電氣設計。包括：【逐點照度】、【照度計算】【多行照度計算】(利用系數法)、【負荷計算】、【無功功率補償】、【短路電流】計算、【低壓短路】電流計算、【電壓損失】計算、【年雷擊次數】計算、【繼電保護計算】等。所有計算結果均可導入WORD或EXCEL進行保存。

【逐點照度】可計算空間每點照度，顯示計算空間最大照度、最小照度值。支持不規則區域的計算，充分考慮了光線的遮擋因素，可繪制等照度分布曲線圖，輸出Word計算書。

五、接地避雷

可自由繪制避雷針、避雷帶，繪制接地線、接地極。對于天正建筑條件圖，可自動生成避雷帶?！緷L球避雷】支持多針二維、三維避雷，移動避雷針其二維、三維保護區域隨即更新。通過繪制PL線的建筑物外輪廓，并可對其賦高度值，查看建筑物避雷三維狀態圖，同時可查看任意針的三維保護范圍。新增【折線避雷】功能，支持平面及山地的避雷針放置。

六、高壓短路計算模塊

該功能采用“節點導納”法，實現計算繪圖一體化;支持用戶任意搭建方案主接線圖及阻抗圖，并可由主接線圖自動轉換阻抗圖，通過提取阻抗圖數據自動進行高壓短路電流計算并計入電動機反饋電流;同時計算多個短路點的短路電流(三相短路電流及不對稱電流計算)，計算結果可成成CAD和word計算書，整個計算無須人工查表，星角變換，智能化的數據處理方式極大提升了計算效率及精度。

七、變配電室

快速繪制配電柜及電纜溝的平、立、剖面圖。方便對電纜溝及配電柜的參數化編輯，配電柜尺寸、編號可自動生成、調整。自動生成變配電室剖面圖。

八、三維橋架

【三維橋架】系列命令可方便繪制多層、弧形等橋架，繪制過程中自動生成彎通、三通、四通、變徑等構件，根據繪制需要可自動生成垂直段橋架及相應垂直構件，橋架各部分構件相互關聯，拖動一部分其余相關連部分隨之聯動，可多種樣式及規格支吊架，并自動進行橋架標注，以及構件統計。

T20天正電氣優勢

1、支持win7、win10 64位AutoCAD2023平臺及win11 64位AutoCAD2021-AutoCAD2023平臺

2、【導光管】新功能，可用利用系數法計算采光區域在要求照度下需要的導光管數，并進行校驗

3、【設備編號】新功能，可批量在某個設備旁邊按照編號規則進行標注編號

4、【區域劃分】新功能，可創建區域，并配合【平面統計】命令，按區域統計數量

5、【偏移升降】新功能，可實現橋架的局部升降和局部偏移，彎通角度支持手動輸入

6、【圖層管理】優化，使用全新數據格式，提供新界面，并將電氣軟件中其他相關標準設置進行融合

7、【設備定義】優化，所有設備類別增加【有效半徑】控件

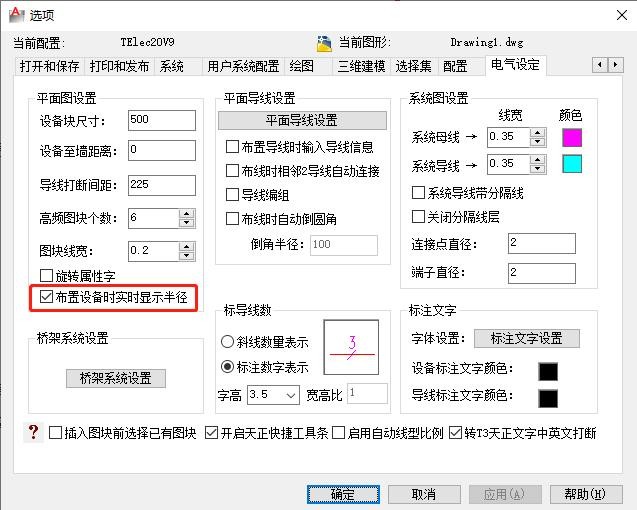

8、【初始設置】優化，增加控件，可在插入設備時實時顯示有效半徑

9、【過濾選擇】優化，勾選【高級】按鈕后，增加塊屬性值、設備名稱、導線信息、橋架規格和暖通設備型號 過濾條件

10、【快速連線】優化，增加支持只將選擇到的某一個設備的同名設備或多個設備的同名設備與橋架、母線、電纜溝相連的功能;同時增加在橋架、母線、電纜溝之外的設備正交連接的方式

11、【弱電連接】優化，增加只將選擇到的某一個弱電設備的同名設備或多個弱電設備的同名設備與橋架相連的功能;同時增加在橋架之外的弱電設備正交連接的方式

12、【橋架計算】優化，對話框改為非模態，同時支持自定義線纜外徑

13、【兩點均布】優化，增加支持從起點處開始按間距布置設備

14、【弱電系統】優化，增加廣播、電話、通信、電視、樓控系統類別

15、【平面統計】優化，可按不同屬性字分開統計，支持區域統計
